Visão geral

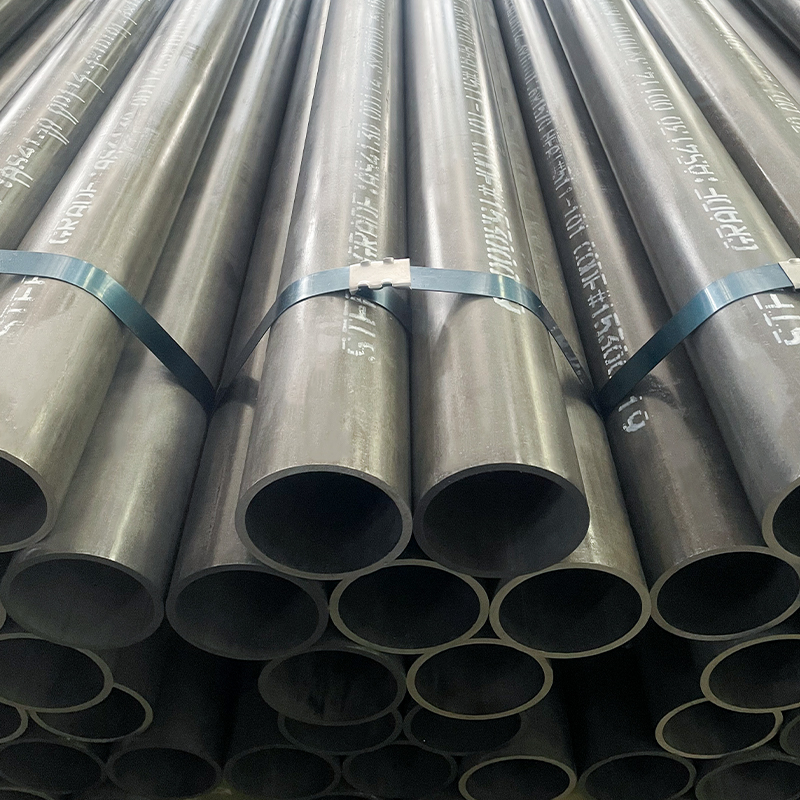

Potencialize suas operações de perfuração geotécnica com nosso tubo de perfuração geotécnica ASTM A519 Grau 4130. Disponíveis em tamanhos de Ø60,3 a 114,3 mm (2,375–4,5 pol.) de diâmetro externo (OD) e 4 a 12,7 mm (0,157–0,5 pol.) de espessura de parede (WT), incluindo o padrão da indústria Ø89 mm x 6 mm (3,504 pol. x 0,236 pol.), esses tubos de aço sem costura ou soldados oferecem resistência, durabilidade e precisão excepcionais para amostragem de solo em ambientes ambientais, aplicações geotécnicas e de poços de águas subterrâneas. Projetados para perfuração percussiva e rotativa, eles garantem desempenho confiável em condições desafiadoras de solo, com usos secundários mínimos em aplicações estruturais.

Por que escolher nosso tubo de perfuração geotécnico?

·Retidão excepcional: A retilineidade dentro de 0,1 mm/metro mantém a precisão da perfuração e reduz o desvio do furo.
·Propriedades Mecânicas Melhoradas – Maior limite de escoamento e resistência à fadiga em comparação com tubos laminados a quente.
· Tolerância Dimensional Apertada : DE consistente, espessura de parede e ajuste de rosca. (por exemplo, Ø89 mm/3,504 pol. DE ±0,1 mm, 6 mm/0,236 pol. WT ±3%) garantem compatibilidade com plataformas geotécnicas.
·Superfície interna e externa lisa – Menor atrito, remoção mais fácil de sujeira/fluido.
·Vida útil estendida – Resistente ao desgaste, danos à rosca e falhas por fadiga.
·Tamanhos padrão globais: Tamanhos como Ø89 mm x 6 mm (3,504 pol. x 0,236 pol.) e Ø76,1 mm x 6 mm (3 pol. x 0,236 pol.) atendem às necessidades da indústria para amostragem de solo.
·Desempenho versátil: Otimizado para Geoprobe® DT45 e plataformas similares, garantindo amostragem eficiente.

Classes de aço comuns para tubos de perfuração geotécnica

Nosso tubo de perfuração ASTM A519 Grau 4130 é complementado por outros graus para atender diversas necessidades geotécnicas:

·ASTM A519 4130 (45#): Liga de aço de alta resistência (limite de escoamento: ~520 N/mm², resistência à tração: ~690 N/mm²) para amostragem de solo em solos mistos (por exemplo, Ø89 mm x 6 mm / 3,504 pol x 0,236 pol).
·ASTM A519 4140: Maior resistência (resistência ao escoamento: ~655 N/mm², resistência à tração: ~862 N/mm²) para amostragem de solo mais profundo ou mais duro (por exemplo, Ø101,6 mm x 8 mm / 4 pol. x 0,315 pol.).
· ASTM A519 4340: Resistência ultra-alta (resistência ao escoamento: ~710 N/mm², resistência à tração: ~930 N/mm²) para condições geotécnicas extremas (por exemplo, Ø114,3 mm x 10 mm / 4,5 pol. x 0,394 pol.).
·API 5DP E75: Classe de tubo de perfuração padrão (limite de escoamento: ~517 N/mm², resistência à tração: ~689 N/mm²) para perfuração geotécnica e de poços de água (por exemplo, Ø76,1 mm x 6 mm / 3 pol x 0,236 pol).
·API 5DP X95: Resistência aprimorada (resistência ao escoamento: ~655 N/mm², resistência à tração: ~724 N/mm²) para amostragem de solo exigente (por exemplo, Ø89 mm x 6 mm / 3,504 pol. x 0,236 pol.).
·API 5DP G105: Alta resistência (limite de escoamento: ~724 N/mm², resistência à tração: ~793 N/mm²) para perfuração geotécnica profunda (por exemplo, Ø101,6 mm x 8 mm / 4 pol x 0,315 pol).
·API 5DP S135: Resistência premium (resistência ao escoamento: ~931 N/mm², resistência à tração: ~1000 N/mm²) para condições extremas (por exemplo, Ø114,3 mm x 10 mm / 4,5 pol. x 0,394 pol.).
·AISI 304 (EN 1.4301): Aço inoxidável para perfuração resistente à corrosão em solos contaminados (por exemplo, Ø89 mm x 6 mm / 3,504 pol x 0,236 pol).

Esses graus garantem versatilidade para amostragem de solo, instalação de poços de águas subterrâneas e testes geotécnicos, alinhando-se com padrões como API 5DP e GB/T 699.

Processo de Fabricação

1. Seleção de matéria-prima – Os tarugos premium (45#, AISI 1045, 4130, 4140) são testados quanto à pureza e consistência.
2. Conformação a Quente – Os tarugos são laminados a quente ou forjados em tubos ocos.
3. Desenho a frio – Os tubos são trefilados a frio através de matrizes de precisão para refinar a precisão dimensional, a circularidade e a retilineidade.
4. Tratamento térmico – Revenimento de têmpera para equilibrar resistência, tenacidade e resistência à fadiga.
5. Alisamento – Máquinas avançadas de endireitamento hidráulico e de vários rolos garantem que o tubo atinja tolerâncias de retilinidade muito estreitas, reduzindo o desvio de perfuração.

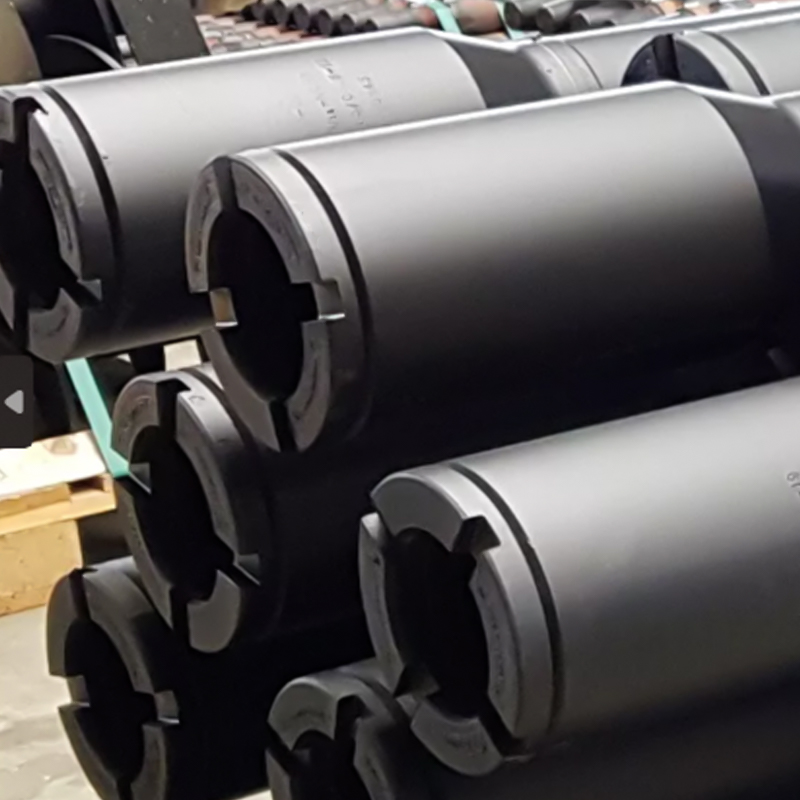

6. Usinagem CNC – As pontas são viradas e preparadas para rosqueamento.
7. Rosqueamento – As roscas Q™ (ou R/T/API) são cortadas com tornos CNC para garantir uma transferência de torque confiável.
8. Tratamento de superfície – Óxido preto, fosfatização, galvanização ou revestimento especificado pelo cliente.
9. Inspeção e Teste – Verificações dimensionais, inspeção de retilineidade, testes ultrassônicos, testes de dureza e medição de roscas.
10. Embalagem – Os tubos são equipados com protetores de rosca e agrupados de forma segura.

Este processo fornece tubos de perfuração de alto desempenho para amostragem confiável do solo.

Especificações de materiais

Grau: ASTM A519 Grau 4130 (equivalente a GB/T 699 45#), com opções para 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Composição Química (Grau 4130, %, a menos que especificado):
·Carbono (C): 0,28–0,33
·Manganês (Mn): 0,40–0,60
·Fósforo (P): 0,035 máx.
·Enxofre (S): 0,040 máx.
·Cromo (Cr): 0,80–1,10
·Molibdênio (Mo): 0,15–0,25
Propriedades Mecânicas (Grau 4130, Temperado e Revenido):
·Resistência ao escoamento: ~520 N/mm²
·Resistência à tração: ~690 N/mm²
·Alongamento: 15% (min)

Faixa de tamanho:

·Diâmetro Externo (DE): Ø60,3–114,3 mm (2,375–4,5 pol.)
·Espessura da Parede (WT) : 4–12,7 mm (0,157–0,5 pol.)
·Comprimento: R1 (6,1–7,6 m/20–25 pés), R2 (8,5–10 m/28–33 pés), R3 (11,6–13,7 m/38–45 pés) ou corte personalizado

Tamanhos comuns para tubos de perfuração geotécnica (OD x WT):
·Ø60,3 mm x 6 mm (2,375 pol x 0,236 pol, amostragem leve de solo)
·Ø76,1 mm x 6 mm (3 pol x 0,236 pol, amostragem de solo padrão)
·Ø89 mm x 6 mm (3,504 pol x 0,236 pol, amostragem de solo padrão)
·Ø101,6 mm x 8 mm (4 pol x 0,315 pol, amostragem de solo mais profunda)
·Ø114,3 mm x 10 mm (4,5 pol x 0,394 pol, perfuração geotécnica para serviços pesados)

Tolerâncias (conforme ASTM A519):
·OD: ±0,05 mm para Ø60,3–100 mm; ±0,1 mm para >100–114,3 mm
·WT: ±3%
·Comprimento: ±50 mm para comprimentos de corte
·Condições de entrega: Temperado e temperado, normalizado
·Condições da superfície: Óxido preto, revestido com fosfato ou especificado pelo cliente
·Tópicos de conexão: NC26, NC31, NC38, NC40 ou personalizado

Aplicativos
Nossos tubos de perfuração ASTM A519 Grau 4130 e outros (por exemplo, Ø89 mm x 6 mm / 3,504 pol x 0,236 pol) são projetados para:
Amostragem geotécnica de solo, investigação de local, perfuração geotécnica: Tubo de perfuração de alto desempenho para:
1. Testes Ambientais: Análise de contaminação do solo (4130, AISI 304, Ø89 mm x 6 mm).
2. Investigações Geotécnicas: Teste de penetração padrão (SPT), amostragem de núcleo (4130, 4140, Ø76,1 mm x 6 mm).
3. Poços de água subterrânea: Instalação de poços de monitoramento (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Sondagem Dinâmica: Amostragem percussiva em solos mistos (4130, G105, Ø89 mm x 6 mm).
5. Avaliações de locais de engenharia civil
6. Análise de fundação e estabilidade do solo
7. Aplicações Secundárias (uso limitado):
·Suportes estruturais de pequena escala (por exemplo, ASTM A519 4140).
·Revestimentos temporários para perfuração rasa (AISI 304).

Para aplicações mais leves, explore nossa tubulação ASTM A513 Grau 1010 para rolos transportadores.

Garantia de Qualidade

Todos os tubos Grau 4130, 4140, API 5DP e outros tubos estão em conformidade com ASTM A519, API 5DP ou padrões relevantes. Certificados de teste de acordo com DIN EN 10204 3.1 verificam a composição química, propriedades mecânicas e precisão dimensional. Testes ultrassônicos, testes de dureza e inspeções de rosca garantem desempenho superior para perfuração geotécnica.

Melhore a eficiência da amostragem do solo

·Construído para solos difíceis: Tamanhos como Ø89 mm x 6 mm (3,504 pol. x 0,236 pol.) e Ø101,6 mm x 8 mm, com classes 4130 a S135, garantem durabilidade e precisão.
·Conformidade com padrões globais: As opções ASTM A519, API 5DP e GB/T 699 atendem às necessidades geotécnicas mundiais.
· Fornecimento flexível: Tamanhos padrão estocados e comprimentos personalizáveis para suas plataformas de perfuração.
·Orientação especializada: Nossa equipe ajuda você a selecionar o grau e o tamanho ideais para uma amostragem eficiente do solo.
