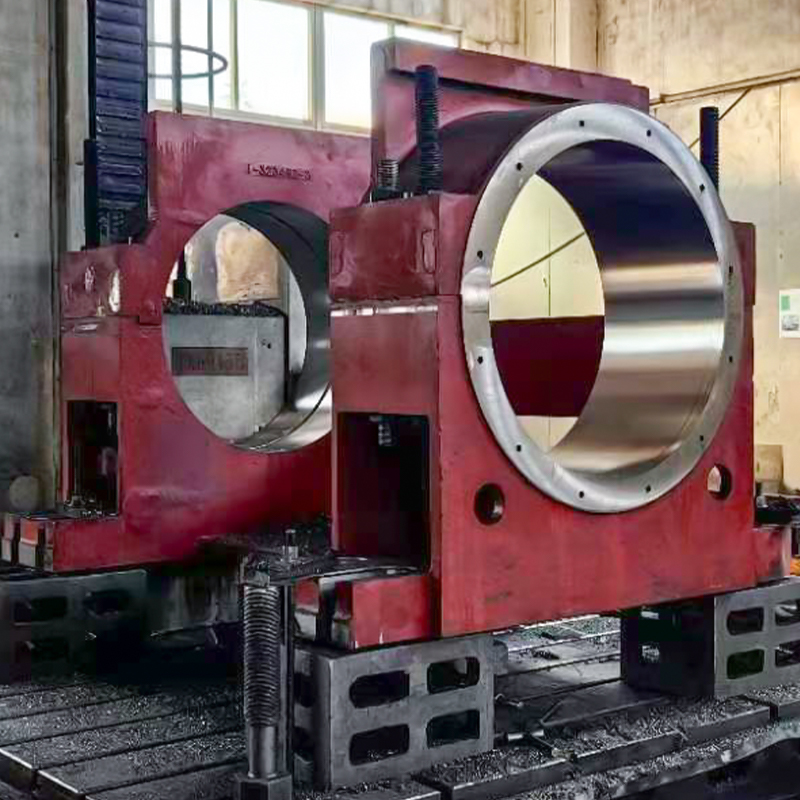

Nossas caixas de rolamentos de aço fundido de alta qualidade são projetadas para cargas extremas e desempenho de precisão em aplicações industriais exigentes. Fabricadas em aço fundido ASTM A216 WCB e, opcionalmente, outros tipos premium, essas caixas garantem alta durabilidade, confiabilidade e precisão. Disponíveis em tamanhos de furo de Ø50 mm a Ø1500 mm (1.969–59.055 pol.), diâmetros externos de 100 mm a 2.000 mm e larguras de 50 mm a 500 mm, incluindo o furo padrão para serviços pesados de Ø500 mm × 700 mm de diâmetro externo × 200 mm de largura (19,685 × 27,559 × 7,874 pol.). Ideal para mineração, turbinas eólicas, bombas, transportadores e máquinas industriais de grande escala.
Principais recursos
·Resistência para serviços pesados: ASTM A216 WCB (rendimento ~250 N/mm²) suporta cargas extremas.
·Usinagem de precisão: As tolerâncias de furo ±0,05 mm garantem um ajuste perfeito do rolamento.
·Resistência à corrosão: Pintura opcional, galvanização ou revestimento a óleo.
·Grande faixa de tamanho: Tamanhos de furo de até Ø1500mm (59,055 pol.) para rolamentos maciços.
·Design durável: Construção em aço fundido para confiabilidade a longo prazo.
·Opções personalizáveis: Dimensões e acabamentos personalizados para aplicações específicas.
Classes de aço comuns
| Classe de aço | Tipo | Resistência ao escoamento (N/mm²) | Resistência à tração (N/mm²) | Alongamento (%) | Principais aplicações | Notas |
| ASTM A216 WCB | Aço Carbono Fundido | ~250 | 485–655 | 22 | Maquinário industrial padrão e pesado, mineração, turbinas eólicas | Mais amplamente utilizado; excelente usinabilidade |
| ASTM A487 4T | Aço fundido de alta resistência | ~485 | 655–895 | 15–20 | Aplicações de serviço extremo, equipamentos grandes | Resistência superior para cargas muito elevadas |
| ASTM A217 WC9 | Aço de liga Cr-Mo | ~275 | 485–655 | 18 | Aplicações de alta temperatura, turbinas, maquinaria pesada | Excelente estabilidade térmica |
| AISI 304 (EN 1.4301) | Aço inoxidável | ~205 | 515–690 | 40 | Ambientes resistentes à corrosão, alimentos, marinhos | Ideal para ambientes úmidos ou quimicamente agressivos |
| ASTM A36 | Aço Carbono Estrutural | ~250 | 400–550 | 20 | Maquinário padrão, aplicações industriais menores | Opção econômica para cargas mais leves |
Tamanhos e dimensões típicas
| Diâmetro do furo (ID) | Diâmetro Externo (DE) | Largura | Notas |
| Ø50mm | 120 milímetros | 50mm | Máquinas pequenas |
| Ø200mm | 400 milímetros | 120 milímetros | Máquinas médias |
| Ø500mm | 700 milímetros | 200 milímetros | Industriais pesados |
| Ø1000mm | 1400 milímetros | 350 milímetros | Equipamento grande |
| Ø1500 milímetros | 2.000 milímetros | 500 mm | Aplicações de serviço extremo |
Capacidade de carga: Até 50.000 kg (110.231 lb) dinâmicos, dependendo do tipo de rolamento.

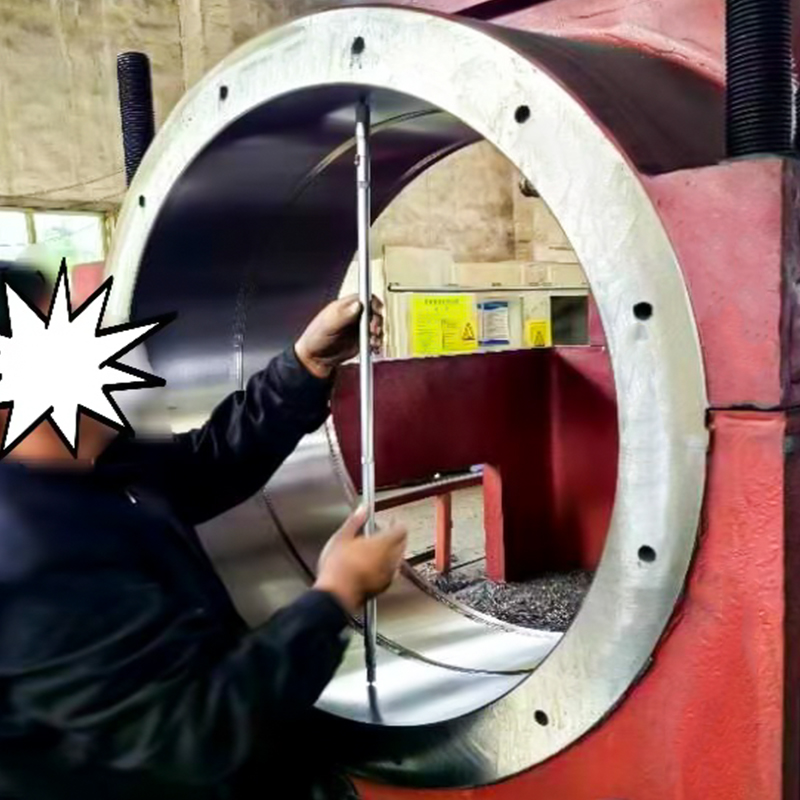

Tolerâncias: Furo ±0,05 mm para Ø50–500 mm; ±0,1 mm para >500–1500 mm. DE/Largura ±0,5 mm para Ø50–500 mm; ±1 mm para >500–1500 mm. Acabamento superficial Ra ≤ 1,6 µm.
Processo de Fabricação
1. Fundição: Areia ou fundição de investimento formam caixas robustas.
2. Usinagem de precisão: A usinagem CNC atinge furo de ±0,05 mm e precisão dimensional rigorosa.
3. Tratamento térmico: Normalizado ou recozido para aumentar a resistência e a tenacidade.
4. Acabamento de superfície: Pintado, galvanizado ou oleado para resistência à corrosão.
5. Teste de qualidade: Verificações dimensionais, testes de dureza e inspeções ultrassônicas.
Aplicativos
·Mineração: Sistemas de transporte, britadores e manuseio de materiais (WCB, A487 4Q).
·Turbinas Eólicas: Eixo principal e carcaças da caixa de engrenagens (WCB, WC9).
·Maquinaria Pesada: Bombas, turbinas e equipamentos industriais (WCB, furo Ø500 mm).
·Ambientes Corrosivos: Processamento de alimentos ou aplicações marítimas (AISI 304).
·Aplicações padrão: Máquinas menores e automotivas (A36).
·Aplicações Secundárias: Montagens estruturais em equipamentos de grande porte, acessórios resistentes à corrosão e outros usos personalizados.
Vantagens
· Maior vida útil do rolamento com ajuste preciso.
·Vibração e ruído mecânico reduzidos.
·Alta capacidade de carga e resistência ao impacto.
·Opções para resistência à corrosão em ambientes agressivos.
Entrega e garantia de qualidade
·Condições de entrega: Normalizado ou recozido.
·Condições da superfície: Pintada, galvanizada ou oleada.
·Conformidade: padrões ASTM A216, A487, A217, A36 e AISI.
·Certificados: DIN EN 10204 3.1 para composição química, propriedades mecânicas e precisão dimensional.
