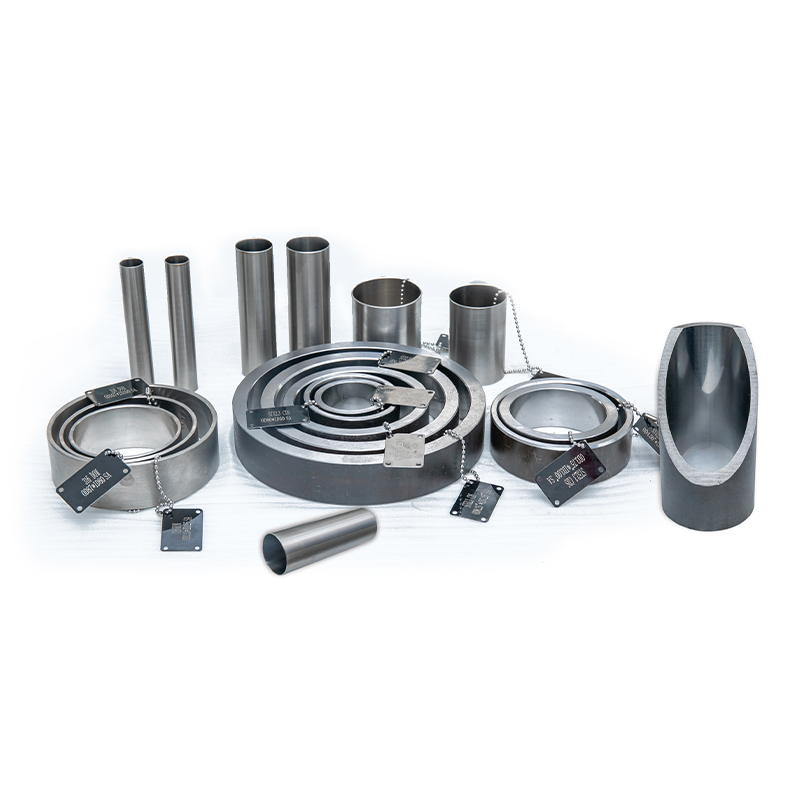

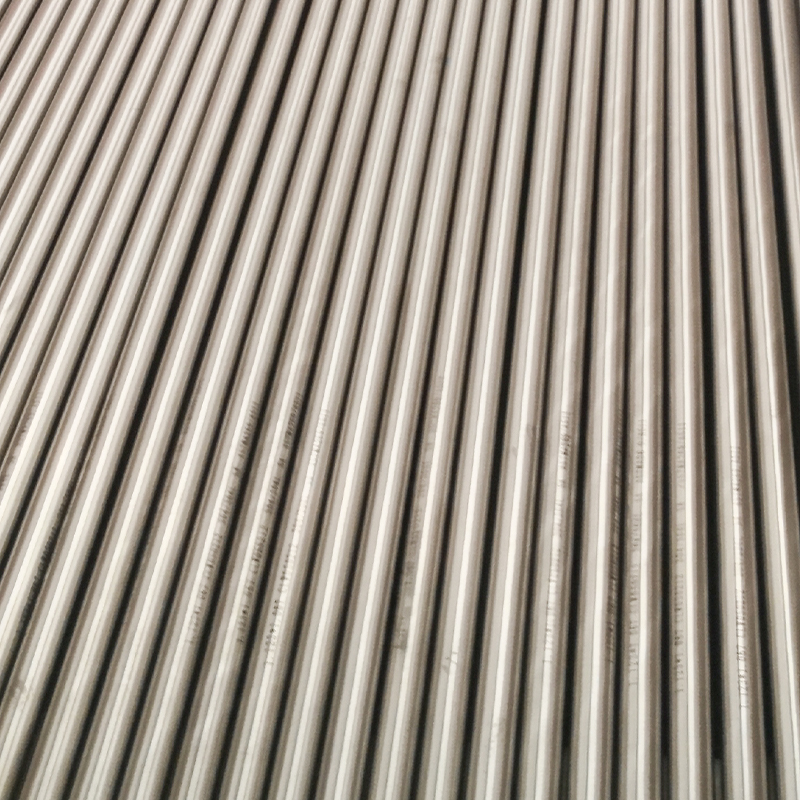

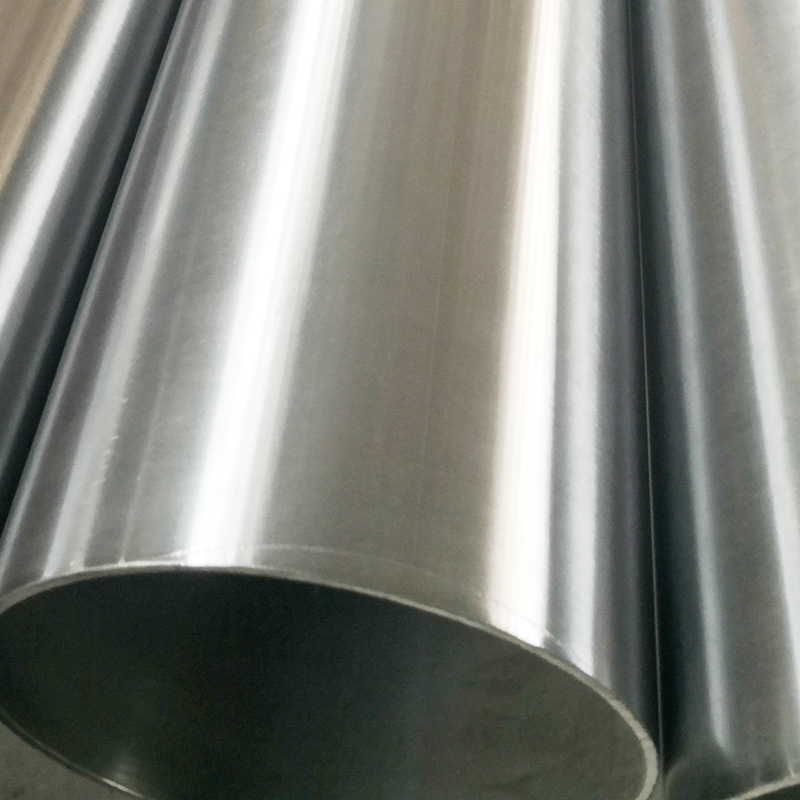

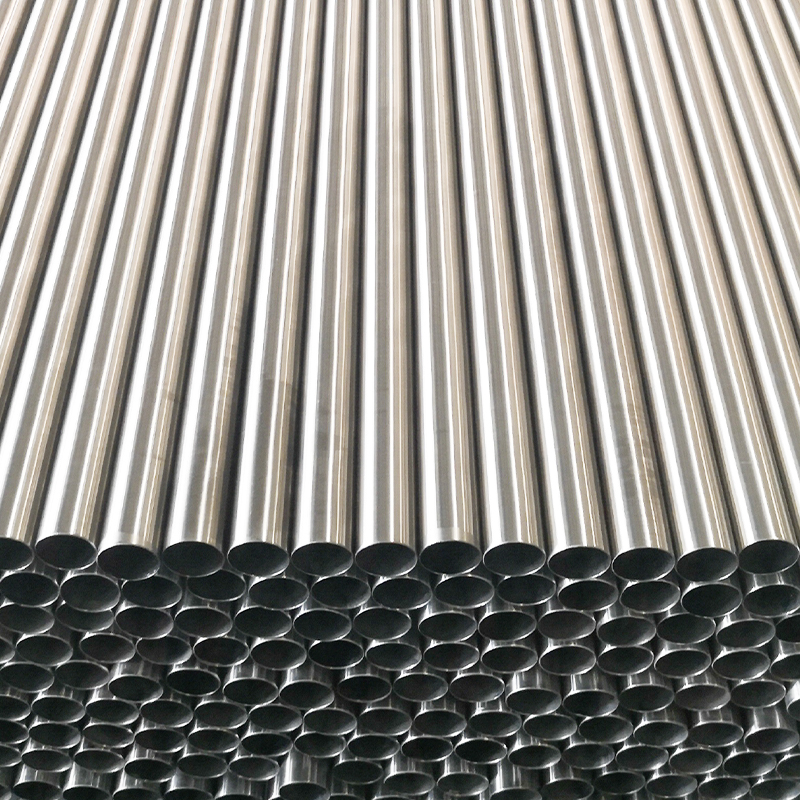

Tubo de cilindro pneumático – liga de alumínio 6063-T5, acabamento anodizado, para cilindros pneumáticos ISO/VDMA

Nossos tubos de cilindro pneumático de liga de alumínio 6063-T5 são projetados com precisão para aplicações leves e resistentes à corrosão.

Com uma superfície anodizada dura, estes tubos proporcionam:

·Excelente resistência ao desgaste e à corrosão
· Curso suave do pistão e longa vida útil da vedação
·Construção leve para automação com eficiência energética
Projetados para cilindros pneumáticos padrão ISO e VDMA, esses tubos são ideais para automação, robótica e máquinas industriais.

Material Típico

·Liga de alumínio 6063-T5 – alta resistência à corrosão, boa resistência mecânica, leveza, excelente acabamento superficial para anodização
·Outras classes de alumínio ou espessuras de anodização podem ser oferecidas mediante solicitação para aplicações especializadas.

Tamanhos comuns (OD × WT × comprimento)

·Ø16 × 1,5 mm × 2000 mm
·Ø20 × 1,5 mm × 2000 mm
·Ø25 × 2 mm × 2500 mm
·Ø32 × 2 mm × 2500 mm
·Ø40 × 2,5 mm × 2500 mm
·Ø50 × 2,5 mm × 2500 mm
·Ø63 × 3 mm × 2500 mm
·Ø80 × 3 mm × 2500 mm
·Ø100 × 4 mm × 2500 mm
Diâmetros, espessuras de parede e comprimentos personalizados estão disponíveis mediante solicitação.

Especificações Técnicas

·Materiais: Liga de alumínio 6063-T5
·Acabamento superficial: Anodizado duro (resistente à corrosão e ao desgaste)
·Tolerância: H8 ou mais apertado disponível
·Retidão: ≤ 0,3mm/m
· Redondeza: ≤0,03mm
·Aplicação: Cilindros pneumáticos ISO/VDMA, automação e robótica

Processo de Fabricação

1. Seleção de tubo de alumínio – liga 6063-T5 de alta qualidade
2. Extrusão/Desenho – atinge diâmetro externo e espessura de parede precisos
3. Anodização – aumenta a resistência à corrosão e a proteção contra desgaste
4. Corte no comprimento e acabamento final – comprimentos precisos, chanfros e rebarbas
5. Inspeção – retilineidade, circularidade, precisão dimensional e acabamento superficial

Principais recursos e benefícios

·Construção leve – ideal para sistemas pneumáticos energeticamente eficientes
·Superfície anodizada dura – proteção superior contra desgaste e corrosão
·Acabamento interno liso – garante desempenho ideal da vedação do pistão
·Disponível em tamanhos personalizados – métrico e imperial
·Compatível com ISO/VDMA – adapta-se a modelos de cilindros pneumáticos padrão

Aplicações

·Cilindros pneumáticos padrão ISO/VDMA em automação e robótica
·Máquinas industriais e prensas
·Processamento de alimentos e automação da indústria química
·Equipamento móvel leve e sistemas de manuseio de materiais
