Visão geral

Simplifique facilmente suas operações logísticas com nosso tubo de rolo transportador por gravidade de precisão ASTM A513 Grau 1010. Disponível em tamanhos de 1,181 a 4,500 polegadas (Ø30–114,3 mm) de diâmetro externo (OD) e 0,039 a 0,120 polegadas (1–3 mm) de espessura de parede (WT), incluindo o padrão da indústria de 2 pol x 0,065 pol (Ø50,8 x 1,65 mm) e tamanhos leves como 1,75 pol x 0,059 pol (Ø44,5 x 1,5 mm), esses tubos de aço ERW oferecem resistência econômica, precisão e rotação suave para rolos transportadores por gravidade em logística, armazenamento e embalagem. Projetados para manuseio de materiais leves a médios, eles garantem um fluxo de material sem esforço com usos secundários mínimos em componentes estruturais. Compatível com padrões como EN 10305-3 e DIN 2394, nossos tubos complementam uma ampla gama de sistemas de transporte por gravidade.

Por que escolher nosso tubo de rolo transportador por gravidade?

·Força econômica: A classe 1010 oferece um limite de escoamento de ~310 N/mm², ideal para rolos transportadores por gravidade leves.
·Tolerâncias rigorosas: Dimensões precisas (por exemplo, 2 pol/Ø50,8 mm DE ±0,005 pol, 0,065 pol/1,65 mm WT ±10%) garantem uma montagem perfeita do rolo e uma rotação suave.
·Superfície de baixa fricção: Superfícies limpas e uniformes minimizam o atrito, melhorando o desempenho e a longevidade do rolo gravitacional.
·Design leve: O aço com baixo teor de carbono suporta cargas baixas a médias em sistemas de transporte não motorizados.
·Tamanhos padrão globais: Tamanhos como 2 pol x 0,065 pol (Ø50,8 x 1,65 mm), 1,75 pol x 0,059 pol (Ø44,5 x 1,5 mm) e 2,25 pol x 0,079 pol (Ø57,2 x 2 mm) atendem às necessidades mundiais de transportadores por gravidade.
·Solução econômica: A classe 1010 oferece desempenho confiável a custos competitivos para rolos gravitacionais.

Classes de aço comuns para rolos transportadores por gravidade

Nossa tubulação ASTM A513 Grau 1010 é complementada por outras classes para aplicações por gravidade e transportadores relacionados:

·ASTM A513 1010: Aço com baixo teor de carbono (resistência ao escoamento: ~310 N/mm², resistência à tração: ~379 N/mm²) para rolos gravitacionais leves em armazenamento (por exemplo, 2 pol. x 0,065 pol./Ø50,8 x 1,65 mm).
·ASTM A513 1008: Aço com ultrabaixo carbono (resistência ao escoamento: ~275 N/mm², resistência à tração: ~340 N/mm²) para rolos de gravidade leves e econômicos (por exemplo, 1,5 pol. x 0,059 pol./Ø38,0 x 1,5 mm).
·ASTM A513 1015: Resistência balanceada (resistência ao escoamento: ~345 N/mm², resistência à tração: ~414 N/mm²) para rolos de gravidade para serviços médios em logística (por exemplo, 1,9 pol. x 0,059 pol./Ø48,3 x 1,5 mm).
·ASTM A513 1018: Resistência moderada (resistência ao escoamento: ~370 N/mm², resistência à tração: ~440 N/mm²) para rolos de gravidade para serviços médios (por exemplo, 1,75 pol. x 0,059 pol./Ø44,5 x 1,5 mm).
·ASTM A513 1020: Maior resistência (resistência ao escoamento: ~379 N/mm², resistência à tração: ~448 N/mm²) para rolos de serviço médio (por exemplo, 2,25 pol x 0,079 pol/Ø57,2 x 2 mm).
·ASTM A513 1026: Alta resistência (resistência ao escoamento: ~448 N/mm², resistência à tração: ~517 N/mm²) para aplicações de transportadores mais pesados (por exemplo, 4 pol. x 0,120 pol. / Ø101,6 x 3 mm; consulte nossa linha de tubos para serviços pesados).
·E220 (EN 10305-3): Aço com ultrabaixo carbono (limite de escoamento: 220 N/mm², resistência à tração: 330–470 N/mm²) para rolos de gravidade leves (por exemplo, 1,969 pol x 0,059 pol / Ø50 x 1,5 mm).
·E235 (EN 10305-3): Aço de baixo carbono (resistência ao escoamento: 235 N/mm², resistência à tração: 340–480 N/mm²), equivalente a DIN 2394 ST37.2, para rolos de serviço médio (por exemplo, 2,374 pol x 0,079 pol / Ø60,3 x 2 mm).
·E275 (EN 10305-3): Resistência moderada (resistência ao escoamento: 275 N/mm², resistência à tração: 410–550 N/mm²) para rolos de gravidade para serviços médios (por exemplo, 3 pol. x 0,083 pol./Ø76,2 x 2,1 mm).
·ASTM A500 Grau B: Aço de qualidade estrutural (resistência ao escoamento: ~317 N/mm², resistência à tração: ~400 N/mm²) para rolos mais pesados (por exemplo, 4,5 pol x 0,120 pol / Ø114,3 x 3 mm; consulte nossa linha de tubos para serviços pesados).
·AISI 304 (EN 1.4301): Aço inoxidável para rolos gravitacionais resistentes à corrosão em ambientes higiênicos (por exemplo, 2 pol x 0,059 pol/Ø50,8 x 1,5 mm).

Essas classes garantem versatilidade para transportadores por gravidade, com classes mais pesadas disponíveis para sistemas motorizados (por exemplo, DIN 2394 ST37.2, EN 10305-3 E355).

Processo de Fabricação

Nosso tubo de rolo transportador por gravidade ASTM A513 Grau 1010 é fabricado para oferecer precisão e confiabilidade:

1. Soldagem por Resistência Elétrica (ERW): As tiras de aço são soldadas e formadas a frio para atingir dimensões precisas (por exemplo, 2 pol x 0,065 pol/Ø50,8 x 1,65 mm), garantindo tubos de aço ERW de alta qualidade.
2. Conformação a frio: Melhora a precisão dimensional e a qualidade da superfície para rotação suave em rolos gravitacionais.
3. Tratamento térmico: As condições soldadas ou normalizadas otimizam as propriedades mecânicas para manuseio de materiais leves.
4. Acabamento de superfície: Superfícies lisas e limpas, muitas vezes lubrificadas ou fosfatadas, garantem resistência à corrosão e desempenho de baixo atrito.
5. Teste de qualidade: Verificações dimensionais, testes de tração e testes não destrutivos (por exemplo, correntes parasitas) garantem a conformidade com os padrões ASTM A513.

Este processo fornece tubos soldados de precisão otimizados para desempenho de rolos transportadores por gravidade.

Especificações de materiais

Grau: ASTM A513 Grau 1010, com opções para 1008, 1015, 1018, 1020, 1026, EN 10305-3 E220, E235, E275, AISI 304
Composição Química (Grau 1010, Max %, a menos que especificado):
·Carbono (C): 0,08–0,13
·Manganês (Mn): 0,30–0,60
·Fósforo (P): 0,035
·Enxofre (S): 0,035
Propriedades Mecânicas (Grau 1010, Como Soldado):
·Resistência ao escoamento: ~310 N/mm²
·Resistência à tração: ~379 N/mm²
·Alongamento: 15% (min)

Faixa de tamanho:

Diâmetro Externo (OD): Ø30–114,3 mm (1,181–4,500 pol.)
Espessura da Parede (WT): 0,039–0,120 pol. (1–3 mm)
Comprimento: Aleatório (3,3–40 pés/1.000–12.000 mm) ou corte personalizado
Tamanhos comuns para rolos transportadores por gravidade (OD x WT):
·1,5 pol x 0,059 pol (Ø38,0 x 1,5 mm, rolos de gravidade leves)
·1,75 pol x 0,059 pol (Ø44,5 x 1,5 mm, rolos de gravidade leves)
·1,9 pol x 0,059 pol (Ø48,3 x 1,5 mm, rolos de gravidade padrão)
·2,0 pol x 0,065 pol (Ø50,8 x 1,65 mm, rolos de gravidade padrão)
·2,25 pol x 0,079 pol (Ø57,2 x 2 mm, rolos de gravidade para serviços médios)
·2,374 pol x 0,079 pol (Ø60,3 x 2 mm, rolos de gravidade para serviços médios)
·2,5 pol x 0,079 pol (Ø63,5 x 2 mm, rolos de gravidade para serviços médios)
·3,0 pol x 0,083 pol (Ø76,2 x 2,1 mm, rolos de gravidade para serviços médios)
·3,5 pol x 0,098 pol (Ø88,9 x 2,5 mm, rolos de gravidade mais pesados)
·4,0 pol x 0,120 pol (Ø101,6 x 3 mm, rolos de alta capacidade; consulte a linha para serviços pesados)
·4,5 pol x 0,120 pol (Ø114,3 x 3 mm, rolos de alta capacidade; consulte a linha para serviços pesados)

Tolerâncias (conforme ASTM A513):

·OD (≤2,5 pol): ±0,005 pol; (>2,5–4,5 pol.): ±0,006 pol.
·WT: ±10%
·Comprimento: ±0,12 pol. (±3 mm) para comprimentos de corte
·Condições de entrega: conforme soldado, normalizado
·Condições da superfície: Lisa, limpa ou revestida (oleada/fosfatada) para resistência à corrosão

Aplicativos

Nossos tubos ASTM A513 Grau 1010 e outros tubos de precisão (por exemplo, 2 pol x 0,065 pol/Ø50,8 x 1,65 mm, 1,75 pol x 0,059 pol/Ø44,5 x 1,5 mm) são projetados para:

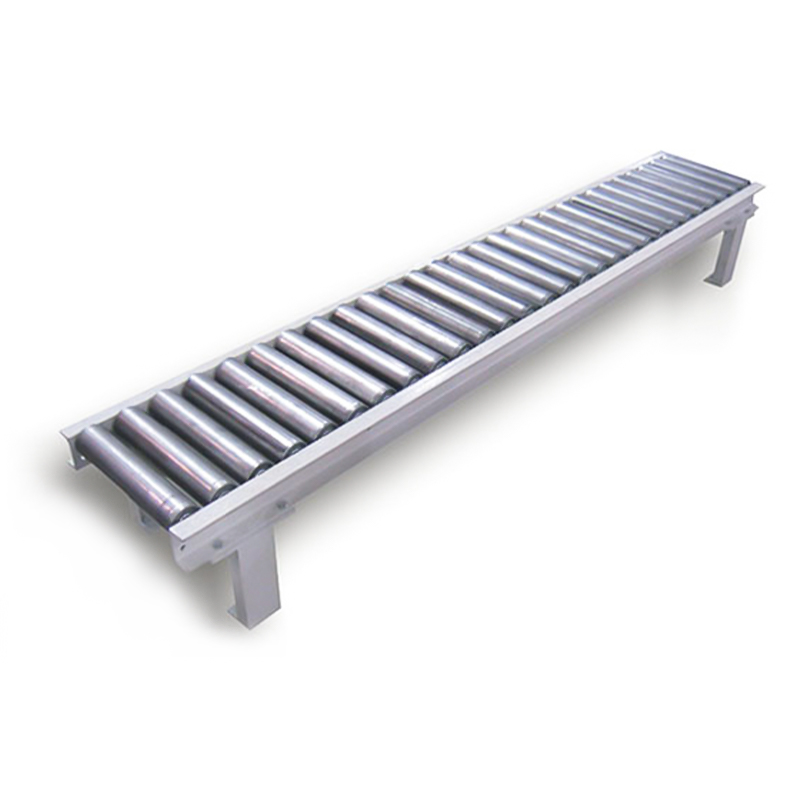

Rolos transportadores por gravidade: Tubulação de alto desempenho para sistemas de manuseio de materiais não motorizados em:
1. Logística: Armazéns, centros de distribuição para embalagens pequenas e médias (1010, 1008, 2 pol x 0,065 pol; E220, Ø44,5 x 1,5 mm).
2. Embalagem: Comércio eletrônico, manuseio de pacotes (1015, 1018, 1,9 pol. x 0,059 pol.; E235, Ø57,2 x 2 mm).
3. Fabricação: Linhas de montagem, transportadores por gravidade industriais leves (1010, 2,25 pol. x 0,079 pol.; E275, Ø63,5 x 2 mm).
4. Ambientes Higiênicos: Processamento de alimentos, produtos farmacêuticos (AISI 304, 2 pol x 0,059 pol).
5. Aplicações Secundárias (uso limitado):
· Componentes estruturais leves (por exemplo, estruturas com ASTM A500 Grau B).
·Tubulação de móveis (por exemplo, estantes com 1008, E220).

Para transportadores mais pesados ou motorizados, explore nossa tubulação DIN 2394 ST37.2 ou EN 10305-3 E355.

Garantia de qualidade

Todos os tubos de grau 1010, 1008, 1015, 1018 e outros estão em conformidade com ASTM A513, EN 10305-3 ou padrões relevantes. Certificados de teste de acordo com DIN EN 10204 3.1 verificam a composição química, propriedades mecânicas e precisão dimensional. Testes de correntes parasitas, testes de achatamento e inspeções de superfície garantem o melhor desempenho para tubos transportadores por gravidade.

Otimize a eficiência do seu transportador gravitacional

·Projetado para fluxo sem esforço: Tamanhos como 2 pol x 0,065 pol (Ø50,8 x 1,65 mm), 1,75 pol x 0,059 pol (Ø44,5 x 1,5 mm) e 2,25 pol x 0,079 pol (Ø57,2 x 2 mm), com graus 1010 a AISI 304, garantem rotação suave e durabilidade.
·Conformidade com padrões globais: As opções compatíveis com ASTM A513, EN 10305-3 e DIN 2394 atendem às necessidades do mercado mundial.
· Fornecimento flexível: Tamanhos padrão estocados e comprimentos personalizáveis para suas necessidades de transportadores por gravidade.
·Orientação especializada: Nossa equipe ajuda você a selecionar a classe e o tamanho ideais para máxima eficiência.
