Visão geral

Transforme seus sistemas transportadores com nossos tubos de rolos transportadores de precisão EN 10305-3 nos graus E235, E195, E220, E275, E355 e aços padrão da indústria (por exemplo, ASTM A513 1008, 1010, 1015, 1020, 1026, AISI 304, 316, 430). Disponível em tamanhos de Ø30 a 114,3 mm (1,181–4,500 polegadas) de diâmetro externo (OD) e 1 a 3 mm (0,039–0,118 polegadas) de espessura de parede (WT), incluindo tamanhos de chave como Ø60,3 x 2,0 mm (2,374 x 0,079 polegadas) e Ø48,3 x 2,0 mm (1,902 x 0,079 polegadas), esses tubos de aço ERW oferecem precisão, durabilidade e economia incomparáveis para rolos transportadores em logística, fabricação e armazenamento. Projetados para operação suave e alta capacidade de carga, garantem desempenho confiável em sistemas de manuseio de materiais, com usos secundários mínimos em aplicações estruturais.

Por que escolher nosso tubo de rolo transportador?

·Engenharia de precisão: Classes como E235, E355 e AISI 304 oferecem limites de escoamento de 195–355 N/mm², ideais para tubos de manuseio de materiais de precisão.
·Tolerâncias rigorosas: Dimensões precisas (por exemplo, Ø60,3 mm/2,374 polegadas DE ±0,08 mm, 2,0 mm/0,079 polegadas WT ±10%) garantem uma montagem perfeita do rolo.
·Acabamento de superfície lisa: Superfícies limpas e uniformes minimizam o atrito, aumentando o desempenho e a longevidade dos rolos transportadores.
·Alta capacidade de carga: A construção ERW e em aço inoxidável suporta aplicações exigentes, desde rolos leves até rolos pesados.
·Tamanhos padrão globais: Tamanhos como Ø60,3 x 2,0 mm (2,374 x 0,079 polegadas), Ø48,3 x 2,0 mm (1,902 x 0,079 polegadas) e Ø114,3 x 3,0 mm (4,500 x 0,118 polegadas) atendem às necessidades mundiais de transportadores.
·Versatilidade econômica: E235, E195 e outras classes oferecem desempenho superior a custos competitivos.

Classes de aço comuns para rolos transportadores

Nossa tubulação de rolos transportadores EN 10305-3 está disponível em vários tipos de aço, juntamente com outros padrões, para atender a diversos requisitos de manuseio de materiais:

·E235 (EN 10305-3): Aço com baixo teor de carbono (limite de escoamento: 235 N/mm², resistência à tração: 340–480 N/mm²) com excelente soldabilidade, ideal para rolos de serviço médio (por exemplo, Ø60,3 x 2,0 mm / 2,374 x 0,079 polegadas) em logística e fabricação.
·E195 (EN 10305-3): Aço com baixo teor de carbono (resistência ao escoamento: 195 N/mm², resistência à tração: 320–460 N/mm²) para rolos leves no manuseio de embalagens pequenas (por exemplo, Ø33,7 x 1,5 mm / 1,327 x 0,059 polegadas).
·E220 (EN 10305-3): Aço com ultrabaixo carbono (limite de escoamento: 220 N/mm², resistência à tração: 330–470 N/mm²) para rolos ultraleves em aplicações de baixa carga (por exemplo, Ø42,4 x 1,5 mm / 1,669 x 0,059 polegadas).
·E275 (EN 10305-3): Resistência moderada (resistência ao escoamento: 275 N/mm², resistência à tração: 410–550 N/mm²) para rolos de serviço médio a pesado em transportadores industriais (por exemplo, Ø76,1 x 2,0 mm / 2,996 x 0,079 polegadas).
·E355 (EN 10305-3): Aço de alta resistência (limite de escoamento: 355 N/mm², resistência à tração: 490–630 N/mm²) para rolos pesados em sistemas de mineração ou industriais (por exemplo, Ø89,0 x 2,5 mm / 3,504 x 0,098 polegadas).
·ASTM A513 1008: Aço com ultrabaixo carbono (resistência ao escoamento: ~275 N/mm², resistência à tração: ~340 N/mm²) para rolos leves e econômicos (por exemplo, Ø38,0 x 1,5 mm / 1,496 x 0,059 polegadas).
·ASTM A513 1010: Aço de baixo carbono (resistência ao escoamento: ~310 N/mm², resistência à tração: ~379 N/mm²) para rolos de uso geral em armazenamento (por exemplo, Ø50,8 x 2,1 mm / 2.000 x 0,083 polegadas).
·ASTM A513 1015: Resistência balanceada (resistência ao escoamento: ~345 N/mm², resistência à tração: ~414 N/mm²) para rolos de serviço médio no setor automotivo e de logística (por exemplo, Ø48,3 x 2,0 mm / 1,902 x 0,079 polegadas).
·ASTM A513 1020: Maior resistência (resistência ao escoamento: ~379 N/mm², resistência à tração: ~448 N/mm²) para rolos de serviço médio em ambientes industriais (por exemplo, Ø76,2 x 3,0 mm / 3.000 x 0,120 polegadas).
·ASTM A513 1026: Alta resistência (resistência ao escoamento: ~448 N/mm², resistência à tração: ~517 N/mm²) para rolos pesados no manuseio de materiais a granel (por exemplo, Ø101,6 x 4,0 mm / 4.000 x 0,156 polegadas).
·ASTM A500 Grau B/C: Aço de qualidade estrutural (resistência ao escoamento: 317–345 N/mm², resistência à tração: 400–427 N/mm²) para rolos de grande diâmetro e alta carga (por exemplo, Ø114,3 x 4,8 mm / 4.500 x 0,188 polegadas).
·AISI 304/316 (EN 1.4301/1.4401): Aços inoxidáveis para ambientes higiênicos ou corrosivos (por exemplo, processamento de alimentos, fábricas de produtos químicos) com rolos de Ø50,0 x 1,5 mm (1,969 x 0,059 polegadas).
·AISI 430 (EN 1.4016): Aço inoxidável ferrítico para resistência à corrosão econômica em aplicações semi-higiênicas (por exemplo, Ø48,3 x 2,0 mm / 1,902 x 0,079 polegadas).|

Essas classes garantem versatilidade para aplicações de transportadores leves, pesados e especializados, atendendo aos padrões globais.

Processo de Fabricação

Nosso tubo de rolo transportador EN 10305-3 é fabricado para oferecer precisão e durabilidade:

1. Soldagem por Resistência Elétrica (ERW): As tiras de aço são soldadas e dimensionadas a frio para atingir dimensões precisas (por exemplo, Ø60,3 x 2,0 mm / 2,374 x 0,079 polegadas), garantindo tubos transportadores de aço ERW de alta qualidade.
2. Conformação a frio: Melhora a precisão dimensional e a qualidade da superfície para uma operação suave do rolo.
3. Tratamento térmico: As condições normalizadas (N) ou soldadas (CR1, CR2) otimizam as propriedades mecânicas para o manuseio de materiais.
4. Acabamento de superfície: Superfícies lisas e limpas, muitas vezes lubrificadas ou fosfatadas, garantem resistência à corrosão e facilidade de montagem.
5. Teste de qualidade: Verificações dimensionais, testes de tração e testes não destrutivos (por exemplo, correntes parasitas) garantem a conformidade com os padrões EN 10305-3.

Este processo fornece tubos soldados de precisão otimizados para o desempenho dos rolos transportadores.

Especificações de materiais

Grau: E235 (EN 10305-3), com opções para E195, E220, E275, E355 e outros (por exemplo, ASTM A513 1008, 1010, 1015, AISI 304, 430)
Composição Química (E235, Max %, a menos que especificado):
·Carbono (C): 0,17
·Silício (Si): 0,35
·Manganês (Mn): 1,20
·Fósforo (P): 0,025
·Enxofre (S): 0,025
·Propriedades Mecânicas (E235, Normalizado, N):
·Resistência ao escoamento: 235 N/mm² (min)
·Resistência à tração: 340–480 N/mm²
·Alongamento: 25% (min)

Faixa de tamanho:

Diâmetro Externo (OD): Ø30–114,3 mm (1,181–4,500 polegadas)
Espessura da Parede (WT): 1–3 mm (0,039–0,118 polegadas)
Comprimento: Aleatório (1.000–12.000 mm / 3,3–40 pés) ou corte personalizado
Tamanhos comuns para rolos transportadores (OD x WT, métrico):
·Ø33,7 x 1,5 mm (1,327 x 0,059 polegadas, rolos transportadores ultraleves)
·Ø38,0 x 1,5 mm (1,496 x 0,059 polegadas, rolos transportadores para serviços leves)
·Ø42,4 x 1,5 mm (1,669 x 0,059 polegadas, rolos transportadores para serviços leves)
·Ø48,3 x 2,0 mm (1,902 x 0,079 polegadas, rolos transportadores padrão)
·Ø50,0 x 1,5 mm (1,969 x 0,059 polegadas, rolos transportadores padrão)
·Ø60,3 x 2,0 mm (2,374 x 0,079 polegadas, rolos transportadores para serviços médios)
·Ø63,5 x 2,0 mm (2,500 x 0,079 polegadas, rolos transportadores para serviços médios)
·Ø76,1 x 2,0 mm (2,996 x 0,079 polegadas, rolos transportadores industriais)
·Ø89,0 x 2,5 mm (3,504 x 0,098 polegadas, rolos transportadores para serviço pesado)
·Ø101,6 x 2,5 mm (4.000 x 0,098 polegadas, manuseio de materiais de alta capacidade)
·Ø108,0 x 3,0 mm (4,252 x 0,118 polegadas, rolos para serviços pesados de alta capacidade)
·Ø114,3 x 3,0 mm (4,500 x 0,118 polegadas, rolos para serviços pesados de alta capacidade)
Tolerâncias (conforme EN 10305-3):
·DE (≤80 mm): ±0,08 mm; (>80–114,3mm): ±0,15%
·WT: ±10%
·Comprimento: ±3 mm para comprimentos de corte
·Condições de entrega: Normalizado (N), Soldado (CR1, CR2)
·Condições da superfície: Lisa, limpa ou revestida (oleada/fosfatada) para resistência à corrosão

Aplicativos

Nossos tubos EN 10305-3 E235, E195, E220, E275, E355 e outros tubos de precisão (por exemplo, Ø60,3 x 2,0 mm / 2,374 x 0,079 polegadas) são projetados para:

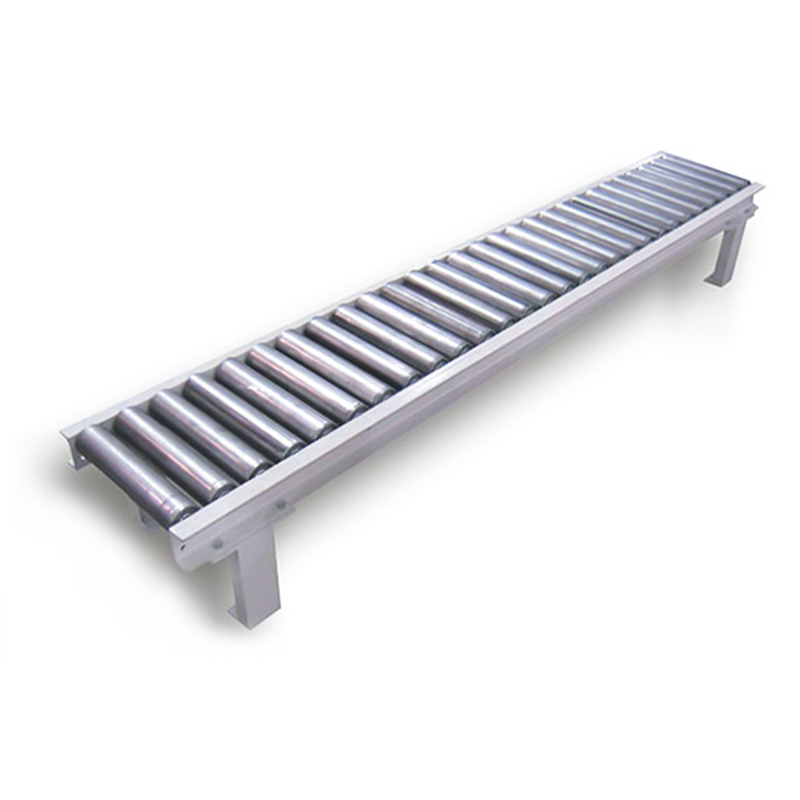

Rolos transportadores: Tubulação de alto desempenho para sistemas de manuseio de materiais em:
1. Logística: Armazéns, centros de distribuição (E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm para rolos leves).
2. Fabricação: Linhas de montagem, produção automotiva (E275, Ø48,3 x 2,0 mm; E355, Ø89,0 x 2,5 mm para rolos pesados).
3. Industriais: Mineração, manuseio de materiais a granel (E355, ASTM A500 Grau B/C, Ø114,3 x 3,0 mm para rolos de alta capacidade).
4. Ambientes Higiênicos: Processamento de alimentos, produtos farmacêuticos (AISI 304/316/430, Ø50,0 x 1,5 mm ou Ø48,3 x 2,0 mm para resistência à corrosão).
5. Aplicações Secundárias (uso limitado):
·Componentes estruturais (por exemplo, estruturas leves com E235, ASTM A500).
·Tubulação de móveis (ex. estantes, racks com E195, E220, AISI 430).

Garantia de Qualidade

Todos os tubos E235, E195, E220, E275, E355 e outros tubos estão em conformidade com EN 10305-3 ou padrões relevantes (por exemplo, ASTM A513, A500). Certificados de teste de acordo com DIN EN 10204 3.1 verificam a composição química, propriedades mecânicas e precisão dimensional. Testes de correntes parasitas, testes de achatamento e inspeções de superfície garantem o melhor desempenho para tubos de manuseio de materiais.

Liberte a eficiência do seu transportador

·Otimizado para rolos: Tamanhos como Ø60,3 x 2,0 mm (2,374 x 0,079 polegadas), Ø48,3 x 2,0 mm e Ø114,3 x 3,0 mm, com classes E235 a AISI 430, garantem precisão e durabilidade.
·Conformidade com padrões globais: EN 10305-3, ASTM A513 e opções de aço inoxidável atendem às necessidades do mercado mundial.
· Fornecimento flexível: Tamanhos padrão em estoque e comprimentos personalizáveis para suas necessidades de transportador.
·Orientação especializada: Nossa equipe ajuda você a selecionar a classe e o tamanho ideais para máxima eficiência.
