EN 10305-2 Tubo de eixo de transmissão soldado de precisão - E355, E235, E420, E275 (Ø60 x 3,5 mm e 50–219 mm)

Solicite Agora

Visão geral

Impulsione seus projetos com nossa tubulação de eixo de transmissão soldada de precisão EN 10305-2 nos graus E355, E235, E420 e E275. Disponíveis em tamanhos de Ø50 a 219 mm (1,969–8,622 polegadas) de diâmetro externo (OD) e 1 a 5 mm (0,039–0,197 polegadas) de espessura de parede (WT), incluindo o robusto Ø60 x 3,5 mm (2,362 x 0,138 polegadas), esses tubos soldados de alta resistência oferecem desempenho excepcional para transmissão de energia automotiva e industrial. Projetados para transferência eficiente de torque, eles garantem durabilidade em eixos de transmissão de carros, caminhões e máquinas pesadas, com usos secundários mínimos em cilindros e rolos.

Por que escolher nossa tubulação para eixo de transmissão?

·Desempenho de alta resistência: As classes E355, E235, E420 e E275 oferecem limites de escoamento de até 470 N/mm², ideais para tubos de eixo de transmissão automotivo e transmissão de energia industrial.
·Tolerâncias de precisão: Tolerâncias restritas (por exemplo, Ø60 mm/2,362 polegadas DE ±0,15%, 3,5 mm/0,138 polegadas WT ±10%) garantem uma integração perfeita nos conjuntos do eixo de transmissão.
·Resistência superior à fadiga: O processo soldado por estiramento a frio (CDW) aumenta a durabilidade, minimizando o desgaste em ambientes de alto torque.
·Acabamento de superfície lisa: Superfícies limpas e uniformes reduzem o atrito, aumentando o desempenho e a longevidade do eixo de transmissão.
·Tamanhos padrão globais: Tamanhos comuns como Ø60 x 3,5 mm (2,362 x 0,138 polegadas) e Ø180 x 3 mm (7,087 x 0,118 polegadas), entre Ø50–219 mm, atendem às necessidades automotivas e industriais.
·Confiabilidade econômica: Os aços carbono de alta qualidade oferecem desempenho superior a custos competitivos.

Processo de Fabricação

Nossa tubulação de eixo de transmissão soldada com precisão EN 10305-2 é fabricada para excelência:

1. Soldado trefilado a frio (CDW): As tiras de aço são soldadas e estiradas a frio para atingir dimensões precisas (por exemplo, Ø60 x 3,5 mm/2,362 x 0,138 polegadas), aumentando a resistência e a qualidade da superfície para tubos soldados com precisão.
2. Tratamento térmico: As condições de normalização (N) ou trefilação a frio (C, LC) otimizam as propriedades mecânicas para transmissão de torque.
3. Acabamento de superfície: Superfícies lisas e limpas, muitas vezes lubrificadas ou fosfatadas, garantem resistência à corrosão e facilidade de montagem.
4. Teste de qualidade: Verificações dimensionais, testes de tração e testes não destrutivos (por exemplo, correntes parasitas) garantem a conformidade com os padrões EN 10305-2.
Este processo fornece tubos soldados de alta resistência otimizados para aplicações em eixos de transmissão.

Classes de materiais

Nossos tubos de eixo de transmissão estão disponíveis nos graus E355, E235, E420 e E275, cada um adaptado para transmissão de potência:

Comparação de composição química (% máx., a menos que especificado)

Nota	Carbono (C)	Silício (Si)	Manganês (Mn)	Fósforo (P)	Enxofre (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Nota: E420 pode incluir elementos de liga (por exemplo, Nb, V, Ti) até 0,12% do total.

Comparação de propriedades mecânicas (trefilado a frio, C)

Nota	Resistência ao escoamento (N/mm², mín.)	Resistência à tração (N/mm²)	Alongamento (%, min)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Nota: As propriedades são para condição trefilada a frio (C), ideal para eixos de transmissão. Outras condições (por exemplo, N, LC) variam em resistência ou ductilidade.

Condições de entrega

·Estrado a frio (C): Máxima resistência e precisão, ideal para tubos de eixo de transmissão automotivo (por exemplo, Ø60 x 3,5 mm).
· Estiramento a frio e alívio de tensão (LC): Formabilidade aprimorada para componentes do eixo de transmissão que requerem processamento adicional.
·Normalizado (N): Tratado termicamente para propriedades uniformes, adequado para eixos de transmissão padrão.
·Como soldado (W): Opção econômica para eixos de transmissão menos exigentes.

Descrições de notas

·E235: Aço de baixo carbono com excelente soldabilidade, ideal para eixos de transmissão econômicos em veículos leves.
·E275: Resistência e conformabilidade equilibradas, perfeitas para eixos de transmissão de serviço médio em aplicações automotivas.
·E355 : Maior resistência para eixos de transmissão exigentes em carros e caminhões, oferecendo resistência superior à fadiga.
·E420: Aço de alta resistência com tenacidade aprimorada, ideal para eixos de transmissão para serviços pesados em máquinas industriais.

Especificações

Padrão: EN 10305-2 (Tubos de aço de precisão soldados trefilados a frio)

Faixa de tamanho:

·Diâmetro externo (OD): Ø50–219 mm (1,969–8,622 polegadas)
·Espessura da parede (WT): 1–5 mm (0,039–0,197 polegadas)
·Comprimento: Aleatório (1.000–12.000 mm / 3,3–40 pés) ou corte personalizado
Tamanhos comuns para eixos de transmissão (OD x WT, métrico):

· Ø60 x 3,5 mm (2,362 x 0,138 polegadas, eixos de transmissão automotivos para serviços médios)
· Ø76 x 3 mm (2,992 x 0,118 polegadas, eixos de transmissão automotivos e industriais leves)
· Ø89 x 4 mm (3,504 x 0,157 polegadas, eixos de transmissão de veículos pesados)
· Ø114 x 4,5 mm (4,488 x 0,177 polegadas, eixos de transmissão de máquinas industriais)
· Ø168 x 5 mm (6,614 x 0,197 polegadas, aplicações industriais de alto torque)
· Ø180 x 3 mm (7,087 x 0,118 polegadas, eixos de transmissão para veículos industriais e comerciais pesados)
Tolerâncias (conforme EN 10305-2):

·OD (≤80 mm): ±0,15%; (>80–219mm): ±0,20%
·WT: ±10%
·Comprimento: ±3 mm para comprimentos de corte
·Condições de entrega: Trefilado a frio (C), Trefilado a frio e com alívio de tensão (LC), Normalizado (N), Soldado (W)
·Condições da superfície: Lisa, limpa ou revestida (oleada/fosfatada) para resistência à corrosão e facilidade de montagem.

Aplicativos

Nossos tubos de precisão EN 10305-2 E355, E235, E420 e E275 (por exemplo, Ø60 x 3,5 mm/2,362 x 0,138 polegadas) são projetados para:

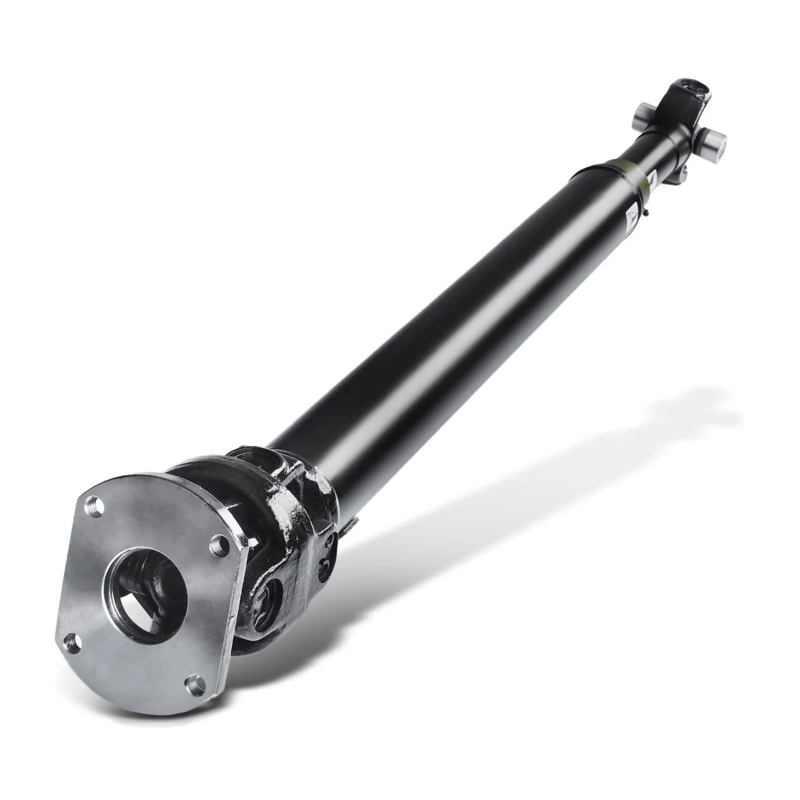

Eixos de transmissão: Tubos de alto desempenho para eixos de transmissão automotivos (automóveis, caminhões com Ø60 x 3,5 mm, Ø89 x 4 mm) e industriais (máquinas com Ø114 x 4,5 mm, Ø180 x 3 mm). As classes E355 e E420 garantem transmissão de torque robusta para tubos de precisão para OEMs automotivos; E235 e E275 são adequados para aplicações mais leves.
Aplicações secundárias (uso limitado):

·Cilindros hidráulicos/pneumáticos (E355, E420 para alta pressão; E235, E275 para padrão).
·Rolos transportadores (E235, E275 para padrão; E355 para serviço pesado).
·Componentes automotivos (E355, E420).

Garantia de qualidade

Todos os tubos E355, E235, E420 e E275 estão em conformidade com os padrões EN 10305-2. Certificados de teste de acordo com DIN EN 10204 3.1 verificam a composição química, propriedades mecânicas e precisão dimensional. Testes de correntes parasitas, testes de achatamento e inspeções de superfície garantem o melhor desempenho para tubos de transmissão de energia industrial.

Impulsione seus projetos

·Adaptado para eixos de transmissão: Tamanhos comuns como Ø60 x 3,5 mm (2,362 x 0,138 polegadas) e Ø180 x 3 mm (7,087 x 0,118 polegadas), com condições de trefilação a frio, otimizam o desempenho para transmissão de potência.
·Conformidade com padrões globais: EN 10305-2 garante confiabilidade e qualidade para mercados mundiais.
· Fornecimento flexível: Tamanhos padrão em estoque e opções personalizáveis para suas necessidades de eixo de transmissão.
·Orientação especializada: Nossa equipe ajuda você a selecionar a classe e o tamanho perfeitos para máxima eficiência.

Faça seu pedido agora para melhorar o desempenho do seu eixo de transmissão com tubos soldados de precisão EN 10305-2. Solicite um orçamento em hongli-jy@126.com ou visite hltube.com para explorar nossa linha completa de tubos de precisão!
