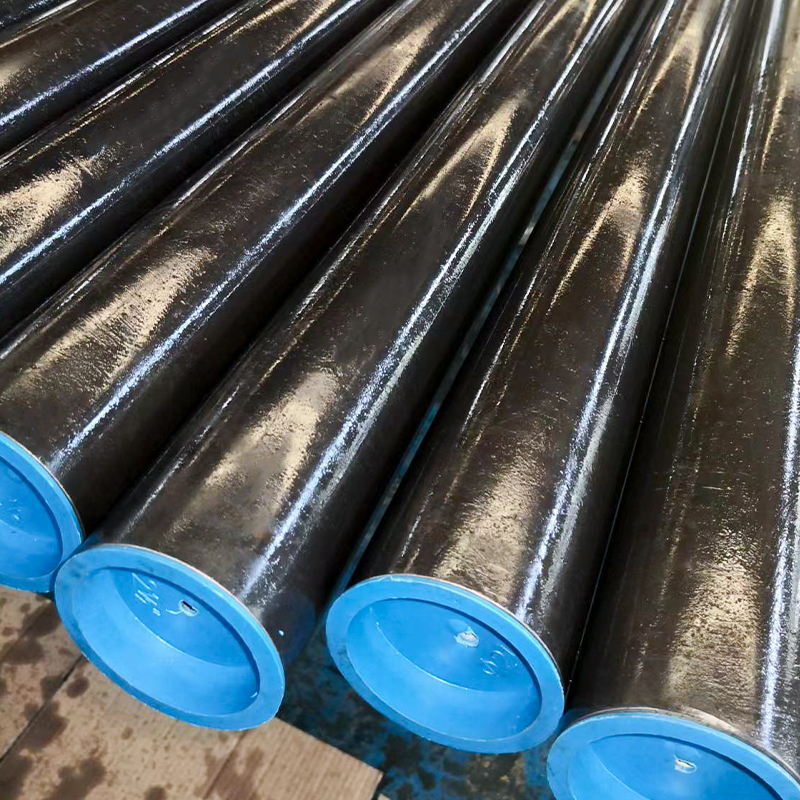

Nossos tubos de cilindro hidráulico - ASTM A513 ST52 soldados estirados a frio (CDW) são projetados para fornecer um equilíbrio entre alta precisão, confiabilidade e economia. Fabricados através de soldagem por resistência elétrica (ERW) e posteriormente trefilados a frio sobre mandril (DOM), esses tubos alcançam excelente precisão dimensional, superfícies internas lisas e retilineidade superior.
Desenvolvidos especificamente para processos de brunimento ou desbaste e polimento com rolo (SRB), esses tubos fornecem um acabamento de furo ideal para aplicações de cilindros hidráulicos e pneumáticos em indústrias como construção, agricultura, automotiva e manuseio de materiais.
Classes de aço típicas
·ASTM A513 Tipo 5 (desenhado sobre mandril, DOM)
· Equivalente a ST52/E355
·SAE 1020, SAE 1026 (graus opcionais)
·E235 (para aplicações leves)
Tamanhos comuns (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Nota: Os tamanhos de tubo DOM métrico e imperial estão disponíveis mediante solicitação.
Especificações Técnicas
·Padrão: ASTM A513, Tipo 5 (Tubulação CDW/DOM)
·Classe de aço: ST52/SAE 1026
·Condição: Trefilado a frio, normalizado
·Retidão: ≤ 0,5:1000
·Tolerâncias: OD e WT de acordo com a norma ASTM A513
·Acabamento de superfície (conforme fornecido): ID Ra ≤ 2,5 μm
·Acabamento superficial (após brunimento/SRB): ID Ra ≤ 0,4 μm
Processo de Fabricação
1. Tira de aço laminada a quente → fenda de precisão
2. Soldagem por Resistência Elétrica (ERW) → formação da trompa mãe
3. Tratamento Térmico/Normalização → elimina tensões e melhora a integridade da solda
4. Estiramento a frio sobre mandril (DOM) → garante OD/ID preciso, maior resistência
5. Corte e endireitamento → atinge excelente precisão de comprimento e retilineidade
6. Inspeção Final → verificações dimensionais, testes de qualidade de costura de solda, avaliação de superfície
Principais recursos e benefícios
·Alternativa econômica aos tubos sem costura ASTM A519
·Excelente retidão e precisão dimensional
·Alta qualidade da costura de solda devido ao processo DOM de normalização
·Perfeitamente preparado para brunimento ou acabamento SRB
·Fornecido em tamanhos métricos e imperiais para compatibilidade global
Aplicativos
·Cilindros hidráulicos para equipamentos de construção
·Sistemas hidráulicos de máquinas agrícolas
·Automação industrial e robótica
· Manuseio de materiais e equipamento de elevação
·Cilindros pneumáticos
