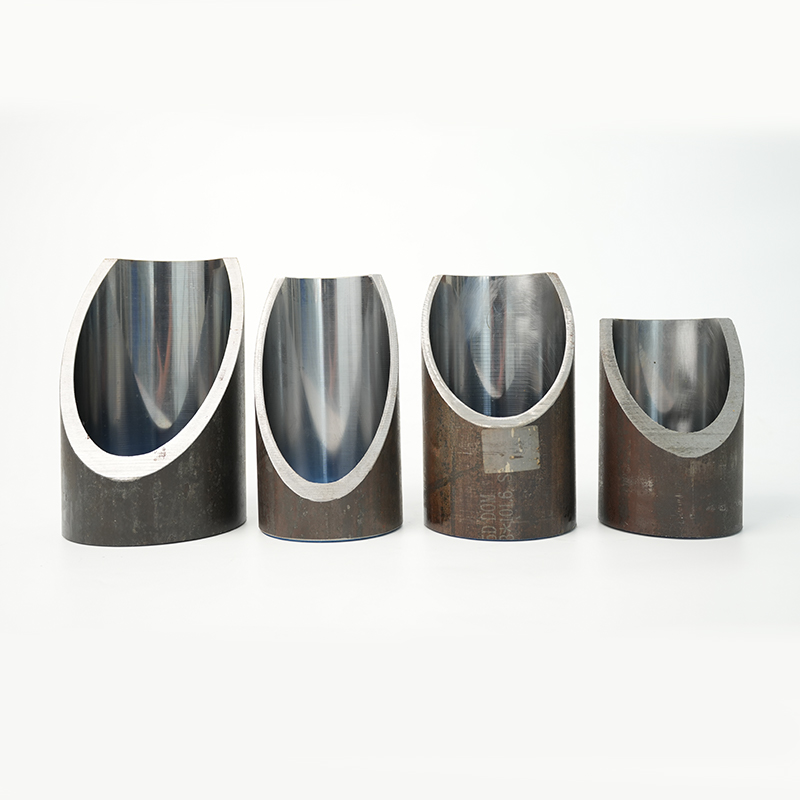

Tubo afiado e SRB – ASTM A513 ST52 / SAE 1026, soldado (CDW), acabamento espelhado para cilindros hidráulicos

Nossos tubos ASTM A513 soldados estirados a frio (CDW) afiados e SRB são de precisão-

Esses tubos aliam o custo-benefício da tubulação soldada ao acabamento de alta precisão, proporcionando:

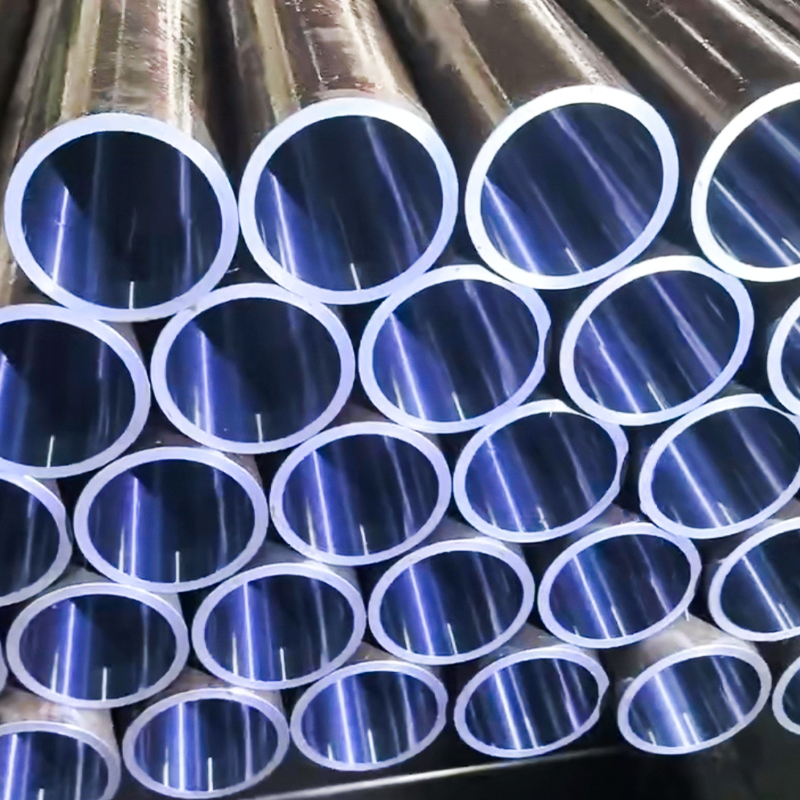

· Furo interno tipo espelho (Ra ≤ 0,4 μm para afiado, Ra ≤ 0,2 μm para SRB)
·Tolerâncias dimensionais apertadas (H8)
·Excelente retilinidade para deslocamento confiável do pistão

Ideal para cilindros hidráulicos de média pressão, máquinas industriais, aplicações automotivas e agrícolas onde é necessário acabamento de furo de alta qualidade, mas tubos sem costura não são necessários.

Classes de aço típicas

·ST52 (equivalente a ASTM A513 Tipo 5 DOM)
·SAE 1026 (tubulação DOM de aço carbono)
·Opcional: 1020 ou 1025 dependendo dos requisitos mecânicos

Tamanhos comuns (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Tamanhos métricos e imperiais personalizados disponíveis mediante solicitação.

Especificações Técnicas

·Padrão: ASTM A513, tubulação DOM tipo 5, soldada (CDW)
·Condição: Afiado estirado a frio / SRB
·Tolerância de identificação: H8 (ou mais apertado a pedido)
·Acabamento superficial: Ra ≤ 0,4 μm (afiado) / Ra ≤ 0,2 μm (SRB)
·Retidão: ≤ 0,3mm/m
· Redondeza: ≤0,03mm

Processo de Fabricação

1. Produção de tubos soldados – ERW de tira de aço de alta qualidade
2. Estiramento a frio sobre mandril (DOM) – melhora a precisão dimensional e as propriedades mecânicas
3. Tratamento Térmico/Normalização – melhora a integridade da solda
4. Afiação – acabamento abrasivo preciso para Ra ≤ 0,4 μm
5. Desbaste e polimento com rolo (SRB) – acabamento de ID de espelho opcional Ra ≤ 0,2 μm
6. Inspeção – verificações dimensionais, de retilineidade, circularidade e rugosidade superficial

Principais recursos e benefícios

·Alternativa econômica aos tubos sem costura para cilindros de média pressão
·Tolerâncias H8 de alta precisão para montagem confiável
· Acabamento do furo tipo espelho para maior vida útil da vedação e do pistão
·Disponível em acabamentos amaciados ou SRB
·Tamanhos métricos e imperiais fornecidos

Aplicativos

·Cilindros hidráulicos para máquinas de construção e agrícolas
·Barris de cilindro pneumático
·Equipamento de movimentação e elevação de materiais
·Prensas hidráulicas industriais
·Sistemas hidráulicos de máquinas automotivas e móveis
