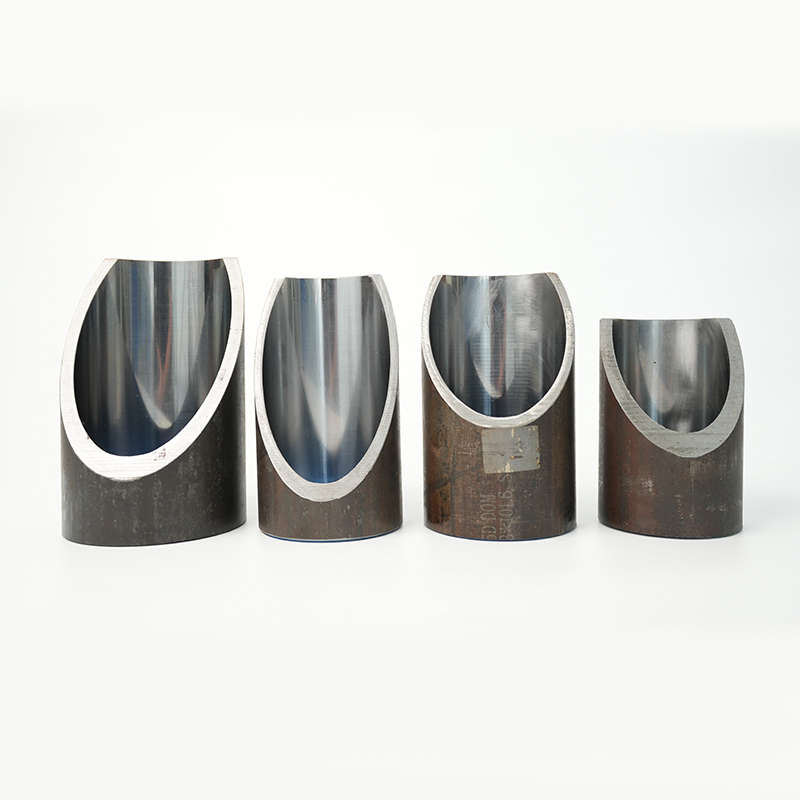

Nossos tubos afiados, desbastados e polidos por rolo (SRB) - ASTM A519 são tubos de aço sem costura trefilados a frio (CDS) de precisão processados para obter um acabamento de diâmetro interno semelhante a um espelho. Com tolerâncias de até H8 e rugosidade superficial tão baixa quanto Ra 0,4 μm, esses tubos são ideais para cilindros hidráulicos que exigem baixo atrito, longa vida útil da vedação e alta resistência ao desgaste.
Projetados para os mercados norte-americanos e internacionais que seguem os padrões ASTM, esses tubos são amplamente utilizados em sistemas hidráulicos de construção, industriais, agrícolas e automotivos.
Classes de aço típicas
·ST52 – boa resistência mecânica, usinabilidade e soldabilidade
·20MnV6 – aço microligado para alta resistência ao desgaste e tenacidade
·27SiMn – liga de aço de alta resistência para cilindros hidráulicos de serviço pesado
·Outras classes disponíveis mediante solicitação (ASTM A519 1020, 1026, DOM)
Tamanhos comuns (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Tamanhos imperiais (tubulação DOM baseada em polegadas) estão disponíveis mediante solicitação.
Especificações Técnicas
·Padrão: Tubulação ASTM A519 Tipo 5 / DOM
·Condição: Trefilado a frio sem costura, afiado ou SRB
·Tolerância de identificação: H8 (ou mais apertado a pedido)
·Acabamento superficial: Ra ≤ 0,4 μm (afiado), Ra ≤ 0,2 μm (SRB)
·Retidão: ≤ 0,3mm/m
· Redondeza: ≤0,03mm
Processo de Fabricação
1. Produção de tubos sem costura ASTM A519 – perfuração e laminação a quente
2. Estiramento a frio sobre mandril (DOM) – melhora a precisão dimensional e as propriedades mecânicas
3. Tratamento Térmico/Normalização – garante a estabilidade da estrutura interna
4. Afiação – acabamento abrasivo preciso para obter ID suave
5. Desbaste e polimento com rolo (SRB) – acabamento espelhado opcional para Ra ultrabaixo
6. Inspeção – verificações dimensionais, de retilineidade, circularidade e acabamento superficial
Principais recursos e benefícios
·ID ultra-suave para vedações e pistões de longa duração
·Alta precisão dimensional (H8) para montagem confiável do cilindro
·Disponível em acabamentos afiados e SRB
·Solução econômica para cilindros hidráulicos de média a alta pressão
·Compatível com padrões métricos e imperiais
Aplicativos
· Cilindros hidráulicos em máquinas de construção, agricultura e industriais
· Barris de cilindros pneumáticos
· Equipamentos de elevação para serviços pesados
· Prensas e automação industrial
