ASTM A513 Tipo 1 vs Tipo 5: Comparação Mecânica e de Custos

O que são ASTM A513 Tipo 1 e Tipo 5?

ASTM A513 cobre tubos mecânicos soldados por resistência elétrica de carbono e liga de aço. Dentro desta especificação, o Tipo 1 e o Tipo 5 ficam em extremos opostos do espectro de precisão de fabricação. O tipo 1 é produzido por laminação a quente de tiras, formando um tubo e soldagem sem trabalho a frio adicional. O Tipo 5 começa com o mesmo processo ERW, mas depois passa por trefilação a frio sobre um mandril e um recozimento completo para alívio de tensão – a rota DOM (Drawn Over Mandrel). Esse processamento extra muda tudo, desde a uniformidade da parede até a usinabilidade.

• Tipo 1A: tira laminada a quente, soldada, superfície com carepa típica.
• Tipo 1B: igual ao 1A, mas decapado e oleado para remover incrustações e melhorar a limpeza da superfície.
• Tipo 5: casco ERW estirado a frio sobre um mandril e depois aliviado de tensão. A linha de solda torna-se praticamente indetectável e o tubo se comporta como um produto sem costura em muitas aplicações.

O mercado de tubos mecânicos costuma usar “HREW” como abreviação para Tipo 1 e “DOM” para Tipo 5. Essa linguagem é pragmática, mas simplifica demais. O Tipo 1 começa com tiras laminadas a quente, enquanto o Tipo 5 usa tiras laminadas a quente ou a frio antes da trefilação. A etapa de trefilação a frio refina a estrutura do grão, aumenta o limite de escoamento e estreita as dimensões. Em contraste, o Tipo 1 mantém a condição de soldado, o que significa que as propriedades e tolerâncias são essencialmente aquelas da tira original e do processo de soldagem.

Propriedades Mecânicas: Rendimento, Tração e Alongamento

ASTM A513 não publica tabelas de propriedades separadas para cada tipo. Em vez disso, define faixas de composição química e deixa os requisitos de testes mecânicos a serem acordados entre o comprador e o produtor. Na prática, a indústria estabeleceu valores típicos bem estabelecidos para classes comuns como 1008, 1010 e 1020 em cada rota de produção. O tipo 5 fornece consistentemente maior rendimento mínimo e resistência à tração porque o trabalho a frio e o alívio de tensões se combinam para aumentar a densidade de deslocamento e, ao mesmo tempo, aliviar as tensões residuais da solda.

Força de rendimento em O Tipo 5 normalmente excede o Tipo 1 em 15–25% para o mesmo grau de carbono. A diferença aumenta ligeiramente em 1020 porque o efeito da trefilação a frio é mais pronunciado em materiais com alto teor de carbono. O alongamento cai após o trabalho a frio, mas o ciclo de alívio de tensões restaura ductilidade suficiente para manter o produto moldável. Os engenheiros que selecionam um tubo para um cilindro hidráulico ou eixo de transmissão geralmente precisam de maior rendimento e alongamento controlado; O Tipo 5 oferece esse equilíbrio. O Tipo 1 permanece perfeitamente utilizável onde as cargas são estáticas e os níveis de tensão permanecem abaixo de 30 ksi.

Tolerâncias Dimensionais e Acabamento Superficial

Se você precisar de um tubo que deslize em um furo afiado sem pós-usinagem, a diferença de tolerância entre o Tipo 1 e o Tipo 5 se torna o fator decisivo. A tolerância de diâmetro externo tipo 1 para um tubo de 2 polegadas geralmente fica em torno de ±0,010 polegada; O tipo 5 atinge rotineiramente ±0,005 polegadas e as fresadoras podem suportar ±0,003 polegadas mediante solicitação. A espessura da parede segue a mesma tendência: ±10% do nominal para o Tipo 1, ±5% (ou melhor) para o Tipo 5. A retilineidade é outro diferencial. O Tipo 1 pode desviar 0,030 polegada por pé, enquanto o Tipo 5 normalmente reduz isso pela metade.

A condição da superfície é importante para a proteção contra corrosão e o revestimento posterior. O tipo 1A chega com carepa de laminação que deve ser removida antes da pintura ou galvanização. O tipo 1B, decapado e oleado, oferece um substrato mais limpo. O Tipo 5 vem com uma superfície lisa e brilhante que requer preparação mínima da superfície antes do revestimento eletrônico ou fosfatização , e seu menor valor de Ra contribui para melhor vida à fadiga em componentes dinâmicos. Por exemplo, um tubo DOM destinado a um cilindro hidráulico pode muitas vezes mover-se diretamente para o brunimento sem etapas extras de torneamento.

Adequação da aplicação: quando usar o tipo 1 versus o tipo 5

Nenhum tipo de tubo se adapta a todos os requisitos de design. Uma matriz de decisão simples construída em torno do nível de carga, da demanda de precisão e do orçamento orienta você na escolha certa. Use a tabela abaixo como ponto de partida e depois ajuste-a de acordo com seus próprios requisitos de fadiga e corrosão.

A lista não é exaustiva. Quando um projeto exige uma identificação espelhada após o brunimento, o ponto de partida é quase sempre um tubo de cilindro hidráulico afiado fabricado a partir de estoque DOM. Se o seu projeto envolve um eixo que sofre reversão repetida de torque, o salto do Tipo 1 para o Tipo 5 geralmente elimina o endireitamento pós-soldagem e os passes de usinagem, tornando toda a sequência de fabricação mais curta.

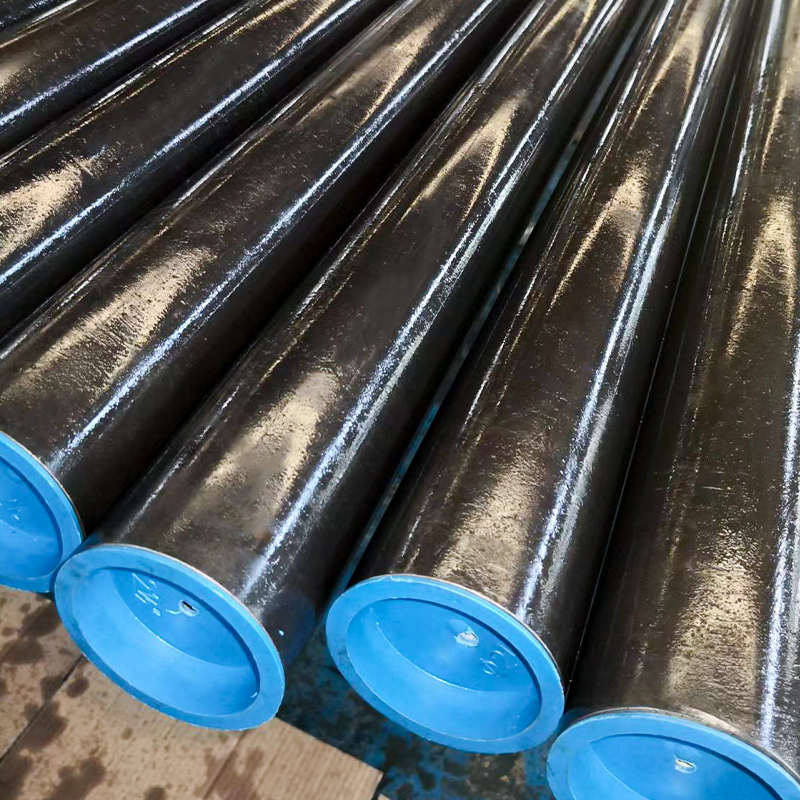

Tubo afiado e SRB - ASTM A513 ST52 / SAE 1026, soldado (CDW), acabamento espelhado para barris de cilindro hidráulico, fornecedores -

Suao é fornecedor chinês de tubo afiado e SRB - ASTM A513 ST52 / SAE 1026, soldado (CDW), acabamento espelhado para barris de cilindro hidráulico, tubo afiado personalizado e SRB - ASTM A513 ST52 / SAE 1026, soldado (CDW

Ver Produto →

Considerações sobre custos e cadeia de suprimentos

A tubulação DOM exige um prêmio. Numa base por libra, o Tipo 5 custa 20-40% mais do que o Tipo 1 da mesma fábrica. Esse número diminui quando você contabiliza a redução de refugos e operações eliminadas. Uma peça Tipo 1 pode precisar de um passe de torneamento extra para corrigir a ovalidade do diâmetro externo, enquanto uma peça DOM vai diretamente para um corte a laser ou centro de usinagem.

• Preço da matéria-prima: o tipo 1 é a linha de base; A sobretaxa Tipo 5 reflete a trefilação a frio, o manuseio do mandril e o tempo do forno de alívio de tensão.
• Quantidades mínimas de pedido: O Tipo 1 é frequentemente estocado em tamanhos padrão, com disponibilidade para pedidos pequenos. O tipo 5 geralmente requer um MOQ maior porque as fábricas executam cronogramas de sorteio baseados em campanhas.
• Prazo de entrega: O tipo de estoque 1 é enviado em alguns dias. Tamanhos DOM fora de estoque podem adicionar de 4 a 8 semanas, especialmente para classes de liga como 1026 ou ST52.
• Custo total do projeto: Considere as taxas de refugo de usinagem. O Tipo 1 pode gerar de 8 a 12% mais sucata em componentes de alta tolerância; O controle dimensional superior do Tipo 5 geralmente reduz o custo geral de uma peça acabada.

A resiliência da cadeia de abastecimento também favorece o Tipo 5 para aplicações críticas. Um único invólucro DOM pode substituir uma fabricação em várias etapas que anteriormente exigia um tubo sem costura trefilado a frio e uma soldagem. Armazenar menos SKUs simplifica o estoque e as propriedades consistentes reduzem o risco de paradas de produção devido à variação de material. Para compradores que buscam tubo de aço soldado estirado a frio de acordo com a ASTM A513, verificar se a fábrica pode fornecer os relatórios de teste e a certificação dimensional exigidos evita problemas de qualidade posteriores.

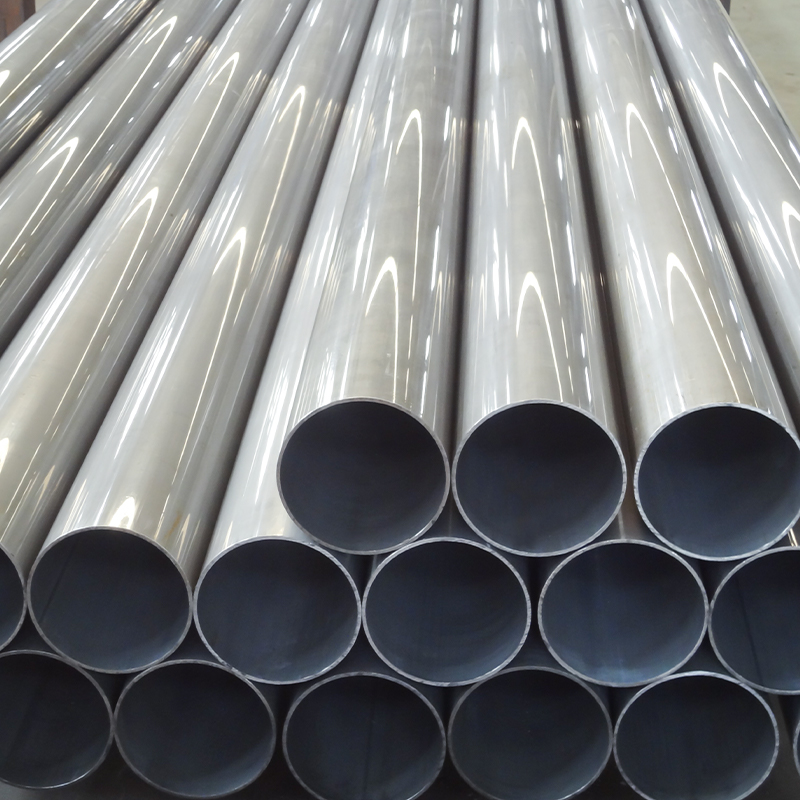

Tubo de aço soldado estirado a frio (CDW) DIN 2393 ASTM A513 Grau ST37-2 ST52.3, Fornecedores - Jiangsu Suao Metal Product Co., L

Suao é fornecedor chinês de tubo de aço soldado estirado a frio (CDW) DIN 2393 ASTM A513 grau ST37-2 ST52.3, tubo de aço soldado estirado a frio personalizado (CDW) DIN 2393 ASTM A513 grau ST37-2 ST52.3, solda estirada a frio

Ver Produto →

Desempenho de fabricação e usinagem

Soldagem, dobra e usinagem interagem de maneira diferente com os dois tipos de tubos. A condição soldada do Tipo 1 geralmente aceita a união padrão de ERW com ERW sem pré-aquecimento especial, desde que a química seja de baixo carbono. O Tipo 5, embora também soldável, pode exigir um leve pré-aquecimento quando a espessura da parede exceder 0,250 polegadas para evitar rachaduras por hidrogênio perto da zona afetada pelo calor. O processo DOM não introduz ligas que prejudiquem a soldabilidade; ele simplesmente refina o grão e a tensão residual é menor do que no Tipo 1 soldado.

• Soldagem: O Tipo 1 perdoa a soldagem GMAW e a soldagem por resistência. O Tipo 5 pode precisar de pré-aquecimento acima da parede de 0,250″, mas normalmente não precisa de alívio de tensão pós-soldagem para serviços sem pressão.
• Flexão: O tipo 5 apresenta retorno elástico mais previsível porque sua resistência ao escoamento é maior e mais uniforme em toda a circunferência. O tipo 1 pode apresentar adelgaçamento da parede na parte externa da curva se o tubo não for totalmente redondo.
• Usinagem: Máquinas tipo 5 com menos vibração da ferramenta e maior vida útil da pastilha porque a superfície é consistente e a matriz trabalhada a frio quebra os cavacos de forma limpa. A carepa do Tipo 1 pode acelerar o desgaste da ferramenta em 10–20% se não for removida primeiro.

Para oficinas de fabricação que operam centenas de peças idênticas, a diferença na taxa de refugo e no tempo de ciclo muitas vezes justifica a mudança para estoque DOM. Uma peça que precisa ser furada, torneada e ranhurada quase sempre se beneficiará da uniformidade dimensional do Tipo 5, enquanto um simples suporte soldado talvez nunca recupere o valor do material.

Equívocos comuns sobre A513 Tipo 1 e Tipo 5

Vários mitos persistem nos departamentos de compras e design. Esclarecê-los evita especificações excessivas dispendiosas ou, pior, subespecificações que levam a falhas em campo.

Equívoco 1: O Tipo 5 é perfeito. DOM começa como um tubo ERW. A trefilação a frio sobre um mandril desloca a zona de solda e o subsequente alívio de tensão recristaliza a área, tornando a solda invisível mesmo sob um microscópio. Os testes destrutivos revelam a costura original, mas para aplicações estruturais e de fluidos, seu desempenho é equivalente a um verdadeiro tubo sem costura. Quando for necessária uma costura genuína, especificações como ASTM A519 devem ser invocadas.

Equívoco 2: O Tipo 1 não pode ser usado para nenhum componente de máquina. O tipo 1 funciona bem em montagens de baixo ciclo, estáticas ou com carga leve. Espaçadores de rodas, tubos espaçadores e guarda-corpos usam regularmente o Tipo 1. A limitação não é a adequação à finalidade, mas a tolerância e a vida à fadiga. Os designers devem avaliar o estado de tensão real em vez de usar o DOM como padrão.

Equívoco 3: DOM sempre custa mais com base no projeto. Embora o preço por metro seja mais alto, a redução nas etapas de usinagem, nas operações de endireitamento e no refugo geralmente resulta em um custo total mais baixo. É por isso que muitos fabricantes orientados para o volume padronizaram o DOM para peças rotativas de alto valor.

Equívoco 4: O acabamento superficial é apenas cosmético. Nos cilindros hidráulicos, a superfície ID influencia o desgaste da vedação e a força de desagregação. O acabamento decapado do Tipo 1B é um grande avanço em relação ao Tipo 1A, mas ainda carece do fino Ra do DOM. Para superfícies de vedação dinâmica, esses mícrons extras de rugosidade se traduzem diretamente em intervalos de manutenção e risco de vazamento.

Como solicitar a tubulação A513: principais especificações a serem fornecidas

Uma especificação de compra completa elimina idas e vindas e garante que a fábrica ou centro de serviços forneça exatamente o que a impressão exige. Cada RFQ deve incluir os seguintes detalhes:

1. Tipo ASTM (1A, 1B ou 5).
2. Classe de material (1008, 1010, 1020, 1026 ou liga equivalente).
3. Diâmetro externo e espessura da parede com classe de tolerância, se mais apertado que o padrão.
4. Comprimento, condição de corte (aleatório, comprimento de fresagem ou corte preciso no comprimento) e acabamento final.
5. Condição da superfície (escama de laminação, decapada com óleo ou DOM brilhante) e qualquer necessidade de revestimento suplementar.
6. Quantidade, tanto por lançamento quanto anual, para ajudar o fornecedor a otimizar a produção.
7. Certificações exigidas: relatórios de teste de moinho de acordo com EN 10204 tipo 3.1 ou 3.2, análise química e qualquer EQM adicional.

Quando a aplicação exigir repetibilidade de dimensões e propriedades mecânicas trefiladas a frio, referindo-se às capacidades descritas em nosso tubo de aço estirado a frio de precisão o estoque alinhará as expectativas. Fornecer o máximo de detalhes possível sobre a sequência de usinagem ou soldagem pretendida; um bom fornecedor pode muitas vezes propor uma espessura de parede alternativa ou um pequeno ajuste químico que reduza o tempo de entrega sem sacrificar o desempenho.
